Trafo kapasitesi hesaplama kılavuzu: doğru kva'yı nasıl seçersiniz?

(Endüstriyel ve konut hesaplama örnekleri ile)

Endüstriyel üretimde, ticari operasyonlarda ve hatta büyük ölçekli konut projelerinde, transformatörler güç kaynağı sisteminin "kalbi" dir. Yüksek voltajlı elektriği ekipman, aydınlatma ve diğer elektrikli cihazlar için kullanılabilir düşük voltajlı güce dönüştürüyorlar. Bununla birlikte, yanlış kapasiteye sahip bir transformatör seçmek (kva'da ölçülen) bir dizi soruna yol açabilir: küçük bir tanesi sık sık aşırı yüklenmeye neden olabilir, pahalı ekipmana zarar verebilir, veya hatta elektrik ateşlerini tetikleyebilir; Büyük boyutlu bir enerji israf edecektir (düşük yük oranı ve yüksek yük kaybı nedeniyle) Ve ilk satın alma ve uzun vadeli işletme maliyetlerini artırın.

Yani, doğru trafo kapasitesini nasıl doğru bir şekilde seçersiniz? Bu kılavuz, yeni bir fabrika inşa edip etmediğinizi, ticari bir merkezi yükseltmenizi, ya da bir konut topluluğunu planlamak.

Trafo kapasitesi nedir (kVA)?

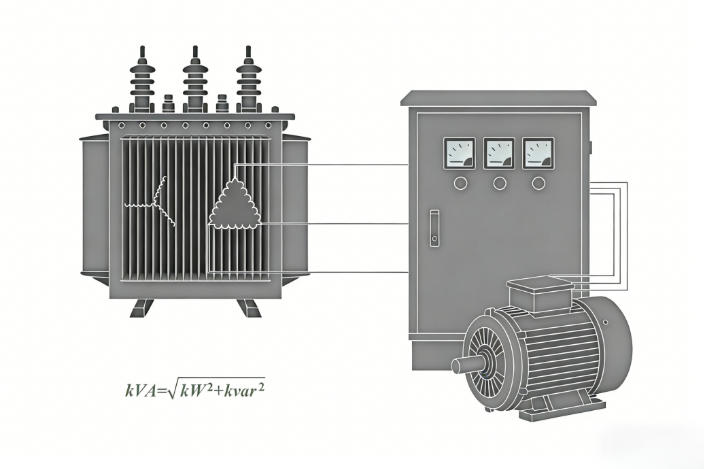

Seçime dalmadan önce, temelleri açıklığa kavuşturalım. Trafo kapasitesi (kVA, kilovolt -amper), tüketilen gerçek güç değil, yüke güvenli bir şekilde teslim edebileceği maksimum gücü temsil eder. Cihazlar tarafından kullanılan gerçek gücü ölçen watt'ın (W) aksine, kVA "görünür güç"-gerçek gücü (kW) ve reaktif gücü (kVAR, motorlar veya transformatörler gibi endüktif cihazlar tarafından kullanılır).

KVA, kW ve güç faktörü arasındaki ilişki (PF, ne kadar verimli güç kullanıldığının bir ölçüsüdür):

KVA = kW PF PF

Bu formül kapasite seçiminin temel taşıdır. Örneğin, toplam elektrik yükünüz 80 kW gerçek güç gerektiriyorsa ve ekipmanınızın ortalama güç faktörü 0.8 (endüstriyel makineler için ortak bir değer) ise, gerekli görünen güç 80 ÷ 0.8 = 100 kva'dır.

Çekirdek adım 1: toplam elektrik yükünüzü hesaplayın (kW)

İlk ve en kritik adım, transformatör tarafından güçlendirilecek ve toplam gerçek gücünü (kW) hesaplayacak olan tüm elektrikli cihazları listelemektir. Bu iki senaryoya dikkat gerektirir: sürekli yük (pompalar veya sunucular gibi % 24/7 çalışan cihazlar) ve aralıklı yük (kaynak makineleri veya klimalar gibi periyodik olarak kullanılan cihazlar).

Nasıl hesaplanır:

Her cihazı, nominal gücünü (kW, genellikle isim plakasında bulunur) ve çalışma süresini (e.g., bir konveyör bant için 8 saat/gün, bir ısıtıcı için 2 saat/gün).

Sürekli yükler için: tam gücünü toplamda ekleyin (örn., 15 kW su pompası çalışan 24/7 = 15 kW).

Aralıklı yükler için: "talep faktörü" kullanın (yükün ne kadar sıklıkla kullanıldığını gösteren bir yüzde). Örneğin, 20 kW kaynak makinesi zamanın sadece % 30% 'ünü kullandı, bu yüzden toplamda 20 × 0.3 = 6 kW katkıda bulunuyor.

Örnek: küçük bir fabrika var:

1 sürekli yük: 20 kW hava kompresörü (24/7)

2 aralıklı yükler: 15 kW torna (zamanın % 50% 'ü kullanılır) + 10 kW matkap (zamanın % 40% 'ü kullanılır)

Toplam yük = 20 + (15 × 0.5) + (10 × 0.4) = 20 + 7.5 + 4 = 31.5 kW

Çekirdek adım 2: güç faktörünü belirleyin (PF)

Daha önce de belirtildiği gibi, güç faktörü gerekli kva'yı doğrudan etkiler. Çoğu elektrikli cihaz (özellikle motorlar, transformatörler ve floresan ışıklar gibi endüktif olanlar) 1.0 'in altında bir güç faktörüne sahiptir. PF alt, aynı kW teslim etmek için daha fazla kVA gerekir.

Ortak güç faktörü:

Fabrika örneğine geri dön: ortalama PF 0.8 ise, gerekli kVA 31.5 kW ÷ 0.8 = 39.375 kva'dır.

Çekirdek adım 3: bir "güvenlik marjı" ekleyin (yük faktörü)

Mevcut yüklere göre kva'yı tam olarak hesaplasanız bile, tam olarak bu kapasiteye sahip bir transformatör seçmemelisiniz. Neden? Çünkü:

Gelecekteki genişleme: yeni ekipman (örneğin, fabrikada yeni bir makine, bir alışveriş merkezinde daha fazla satış yeri) ekleyebilirsiniz.

Tepe yükleri: bazı cihazlar başladığında daha fazla güç çeker (örn., motorların kısa ömürlü olmasına rağmen, nominal akımının 3-5 katı "başlangıç akımı" vardır).

Bakım: küçük bir marj, rutin işlemler sırasında sık sık aşırı yüklenmeyi önler.

Yük faktörü (güvenlik marjı) genellikle hesaplanan kva'nın 10% - 20% 'idir. Yüksek genişleme potansiyeline sahip endüstriler için (e.g., startups, büyüyen fabrikalar), % 20% marj önerilir; Sabit yükler için (e.g., olgun bir ofis), 10% yeterlidir.

Fabrika için son hesaplama:

Hesaplanan kVA = 39.375; 20% marj = 39.375 × 0.2 = 7.875

Toplam gerekli kVA = 39.375 + 7.875 = 47.25 kVA

Transformatörler standart kVA derecelerinde satıldığından (e.g., 30, 40, 50, 63, 100 kVA), fabrika 50 kVA trafo (gerekli 47.25 kva'yı aşan en küçük standart boyut) seçmelidir.

Uygulama senaryolarının etkisi

Huawan tarafından üstlenilen projelerde, dağıtım transformatörleri 160/250/kapasiteleri ile400kVAKamerun'da yaygın olarak kullanılırken, zambiya'da genellikle 600kVA ve 630kVA birimleri seçilir. Bunun nedeni, kamerun'un ana odak noktası olarak konut ve küçük ticari elektrik tüketimi ile güç şebekesi kapsamını genişletmek için güç restorasyon planını geliştirmesidir. Yük dağılmış ve nispeten kararlı, bu yüzden 160-400kVA transformatörler köy seviyesinde elektrik ihtiyaçlarını karşılamak için yeterlidir. Buna karşılık, zambiya'nın ulusal enerji politikası, güç kaynağı güvenilirliğini iyileştirmeyi ve endüstriyel taleplerin karşılanmasına öncelik vermeyi vurgulamakta ve konsantre ve yüksek oranda dalgalı elektrik yüklerine neden olmaktadır. Bu nedenle, endüstriyel elektrik gereksinimlerini karşılamak için 600kVA ve 630kVA transformatörler seçilir.

Farklı uygulamaların benzersiz yük özelliklerine sahip olduğu, böylece aşağıdaki özelleştirilmiş önerileri öne çıkardığı bulunabilir:

Endüstriyel ve üretim

Yüksek güçlü motorlara öncelik verin: büyük motorlarınız varsa (e.g., 50 kW +), hesaplanan kva'ya fazladan 10% - 15% ekleyerek başlangıç akımları için hesap (başlangıç geçici aşırı yüklemeye neden olabilir).

Örnek: 40 kW motorlu bir fabrika (PF 0.8) ve 20 kW diğer yükler (PF 0.9). Hesaplanan kVA = (40 ÷ 0.8) + (20 ÷ 0.9) ≈ 50 + 22.2 = 72.2. Motor başlangıç için 10% ekleyin: 79.4. 80 kVA trafo seçin.

Ticari binalar (ofisler, alışveriş merkezleri)

Aydınlatma ve HVAC odaklanmak: LED aydınlatma yüksek PF (0.95 +) vardır, ancak HVAC sistemleri (klimalar, ısıtıcılar) daha düşük PF (0.8 - 0.85) var. Ortalama bir PF 0.85 - 0.9 kullanın.

Örnek: 5 kW aydınlatma (LED, PF 1,000) ve 15 kW HVAC (PF 0.95) ile 0.85 ㎡ ofis. Hesaplanan kVA = (5 ÷ 0.95) + (15 ÷ 0.85) ≈ 5.26 + 17.65 = 22.91. 10% marjı ekle: 25.2. 30 kVA trafo seçin.

Konut toplulukları

Düşük yük yoğunluğu, yüksek PF: çoğu ev aletleri (buzdolapları, tv'ler, çamaşır makineleri) PF 0.9 - 0.95. Ortalama bir PF 0.92 - 0.95 kullanın.

Örnek: 20 birim daire kompleksi, her birim 5 kW yük (ortalama) ile. Toplam yük = 20 × 5 = 100 kW. Hesaplanan kVA = 100 ÷ 0.95 ≈ 105.26. 15% marjı ekleyin (yoğun kullanım için, örneğin akşam yemeği): 121.05. 125 kVA trafo seçin.

Sık sorulan sorular

S: trafo kapasitesi (kVA) ve gerçek güç tüketimi (kW) arasındaki fark nedir? Seçim sırasında bunları nasıl dönüştürebilirim?

A: temel fark, kW gerçek güç tüketimini ifade ederken, "kVA görünür gücü (aktif güç + reaktif güç dahil) ifade eder." Formülü kullanarak güç faktörü (PF) ile dönüştürülürler: kVA = kW PF PF (seçim için çekirdek formül).

S: trafo kapasitesini seçmek için temel adımlar nelerdir? Hesaplamadan sonra standart özellikler nasıl seçilir?

A: 3 adımda doğru hesaplama yapın, ardından standart özellikleri eşleştirin:

1. Toplam yükü hesaplayın: sürekli yükleri tam olarak toplayın;

2. "Talep faktörü" kullanarak aralıklı yükleri dönüştürün (örn., 30% kullanım frekansı ile 20kW kaynak makinesi 20 × 0.3 = 6kW katkıda bulunur);

3. Güç faktörünü belirleyin: endüstriyel senaryolar için 0.75-0.85, ticari için 0.85-0.9 ve konut için 0.9-0.95;

4. Güvenlik marjı ekleyin: istikrarlı yük senaryoları için 10%, yüksek genişleme potansiyeline sahip büyüme odaklı senaryolar için 20%. Hesaplamadan sonra, "hesaplanan değerden daha büyük en küçük standart şartname" i seçin.

S: endüstriyel, ticari ve konut senaryolarında trafo kapasitesi seçimi için farklı odak noktaları nelerdir?

A: yük özelliklerine göre seçin:

1. Endüstriyel/İmalat (fabrikalar, atölyeler): yüksek güçlü motor başlangıç akımına öncelik verir (ek 10%-15% kapasite gereklidir). Yükler yoğunlaşır ve dalgalanır; Büyük marjlarla spesifikasyonları seçin (örn., hesaplanan 79.4kVA için 80kva'yı seçin);

2. Ticari binalar (ofis binaları, alışveriş merkezleri): çekirdek yükler HVAC (PF 0.8-0.85) ve LED aydınlatmadır (PF 0.95 +). Ortalama PF 0.85-0.9 ile hesaplayın; 1,000 ㎡ ofisleri için 30kva'yı tavsiye edin;

3. Konut toplulukları (daireler, yerleşim bölgeleri): ev aletleri PF 0.9-0.95, dağınık yükler ve yoğun konsantrasyon (örn., akşam pişirme) ile var. 15% marjı ekleyin; 20 daire için 125kva'yı tavsiye edin.

S: neden hesaplanan değere tam eşleştirme kapasitesine sahip bir transformatör seçemiyoruz? Ne kadar güvenlik marjı (yük faktörü) ayrılmalıdır?

A: tam eşleştirme 3 büyük risklere yol açar:

1. Ekipmanın tepe başlangıç akımını idare edememesi (motor başlangıç akımı nominal değerin 3-5 katıdır);

2. Gelecekteki yeni ekipman için genişleme alanı yok;

3. Normal çalışma sırasında kolay aşırı yük açma.

Güvenlik marjı önerileri:

1. Kararlı yük senaryoları (olgun ofis binaları, eski yerleşim bölgeleri): 10% ekleyin;

2. Büyüme odaklı senaryolar (başlangıç fabrikaları, yeni konut toplulukları): 20% ekle;

3. Endüstriyel yüksek frekanslı aşırı yük senaryoları (endüstriyel parklar, ağır üretim): 20%-30% ekleyin.

S: karmaşık veya belirsiz yükler için kapasite nasıl doğru seçilir?

A: karmaşık senaryolar için kendi kendine tahmin edilmesi önerilmez; Elektrik mühendislerine danışın. Detaylı yük analizi, gerçek güç faktörünün yerinde ölçümü yapabilir ve en uygun kVA değerini önerebilirler. Uzun vadede, bu yanlış kararların neden olduğu yüksek kayıpları önler.

Doğru trafo kapasitesini seçmek sadece bir cihaz satın almak değildir; Operasyonlarınız için istikrarlı, verimli ve güvenli bir güç kaynağı sağlamaktır.

Sizin için en uygun trafo kapasitesini bulmak için Huawan ile iletişime geçin.
