35kV güç trafosu

Huawan güç trafosu, öncelikle voltaj dönüşümü ve verimli elektrik enerjisi iletiminin temel görevlerini üstlenen güç sisteminin temel bir cihazıdır. Düşük enerji kaybı, yüksek operasyonel kararlılık, güçlü aşırı yük kapasitesi ve mükemmel anti-girişim performansına sahiptir. Güç ızgaraları, madencilik ve yeni enerji gibi çeşitli uygulama senaryolarına uyarlanabilir, tüm güç iletim ağının güvenli ve istikrarlı çalışması için sağlam bir temel oluşturur.

İletişim

Özellikler ve parametreler

Parametre	Detaylar
Anma gerilimi	35 / 10.5 kV
Voltaj kombinasyonu	35 ± 3*2.5%
Yüksüz kayıp	≤ 11.9 kW
Frekans	50Hz
Bağlantı grubu	YNd11
Empedans gerilimi	10.0% ± 5%
Soğutma yöntemi	ONAN + ONAF
Yağ topunun ortalama sıcaklık artışı	55 K
Sargıların ortalama sıcaklık artışı	65 K

Şartname aralığı

Anma kapasitesi (kVA)	Voltaj kombinasyonu			Vektör grubu	Yüksüz kayıp (kW)	Yük kaybı (kW)	Yüksüz akım (%)	Kısa devre empedansı (%)
Anma kapasitesi (kVA)	H.Y. (kV)	H.V. Dokunma aralığı	L.Y. (kV)	Vektör grubu	Yüksüz kayıp (kW)	Yük kaybı (kW)	Yüksüz akım (%)	Kısa devre empedansı (%)
2000	35	± 3 × 2.5%	6.3 ~ 10.5	Yd11	2.3	19.2	0.5	6.5
2500	35				2.72	20.6	0.5	6.5
3150	35 ~ 38.5				3.23	24.7	0.5	7
4000					3.87	29.1	0.5
5000					4.64	34.2	0.5
6300					5.633	36.7	0.5	8
8000	35 ~ 38.5		6.3 6.6 10.5 11	TNd11	7.87	40.6	0.4
10000					9.28	48	0.4
12500					12.31	56.8	0.35	8
16000					13.1	70.3	0.35
20000					15.5	82.7	0.3
25000					18.3	97.8	0.3
31500					21.8	116	0.3	10

Trafo ve şalt

Hızlı bir yardıma mı ihtiyacınız var?

Bt uzmanlarımıza sorun ve 24 saat içinde cevap alın

İletişim

Çizim

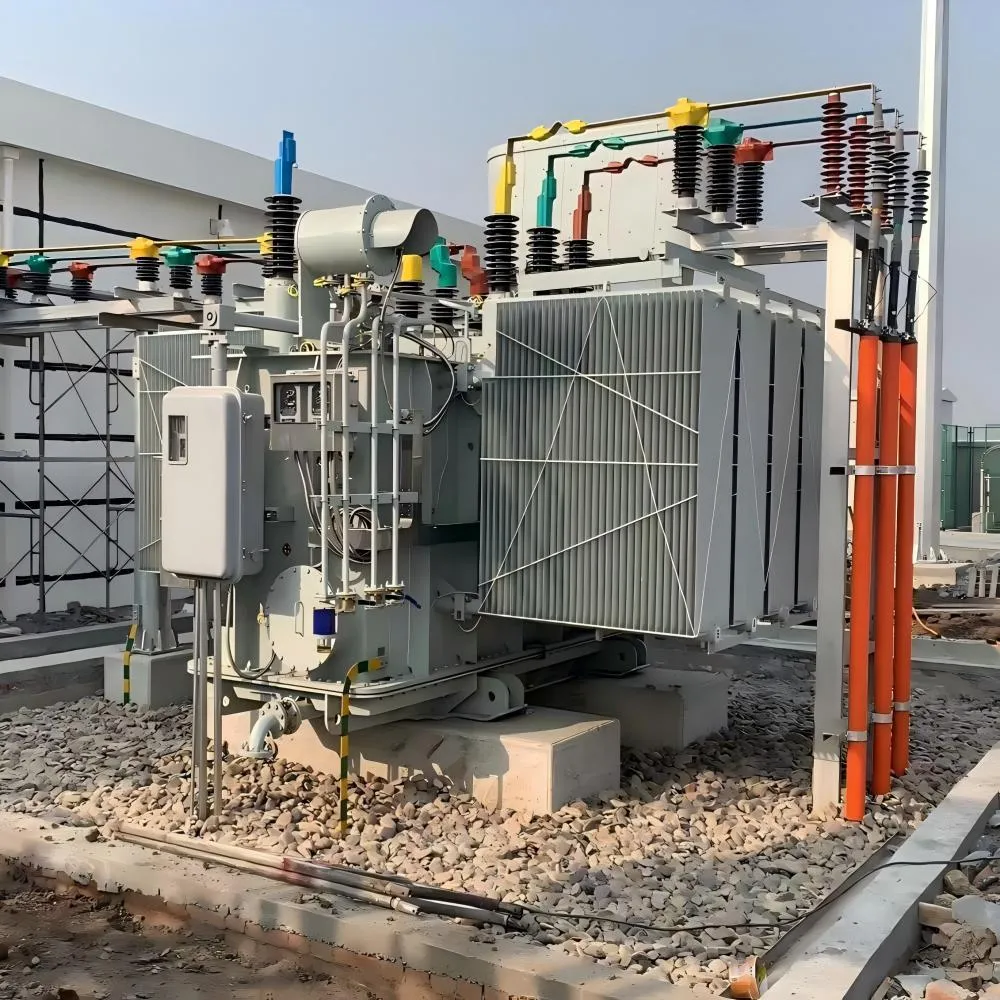

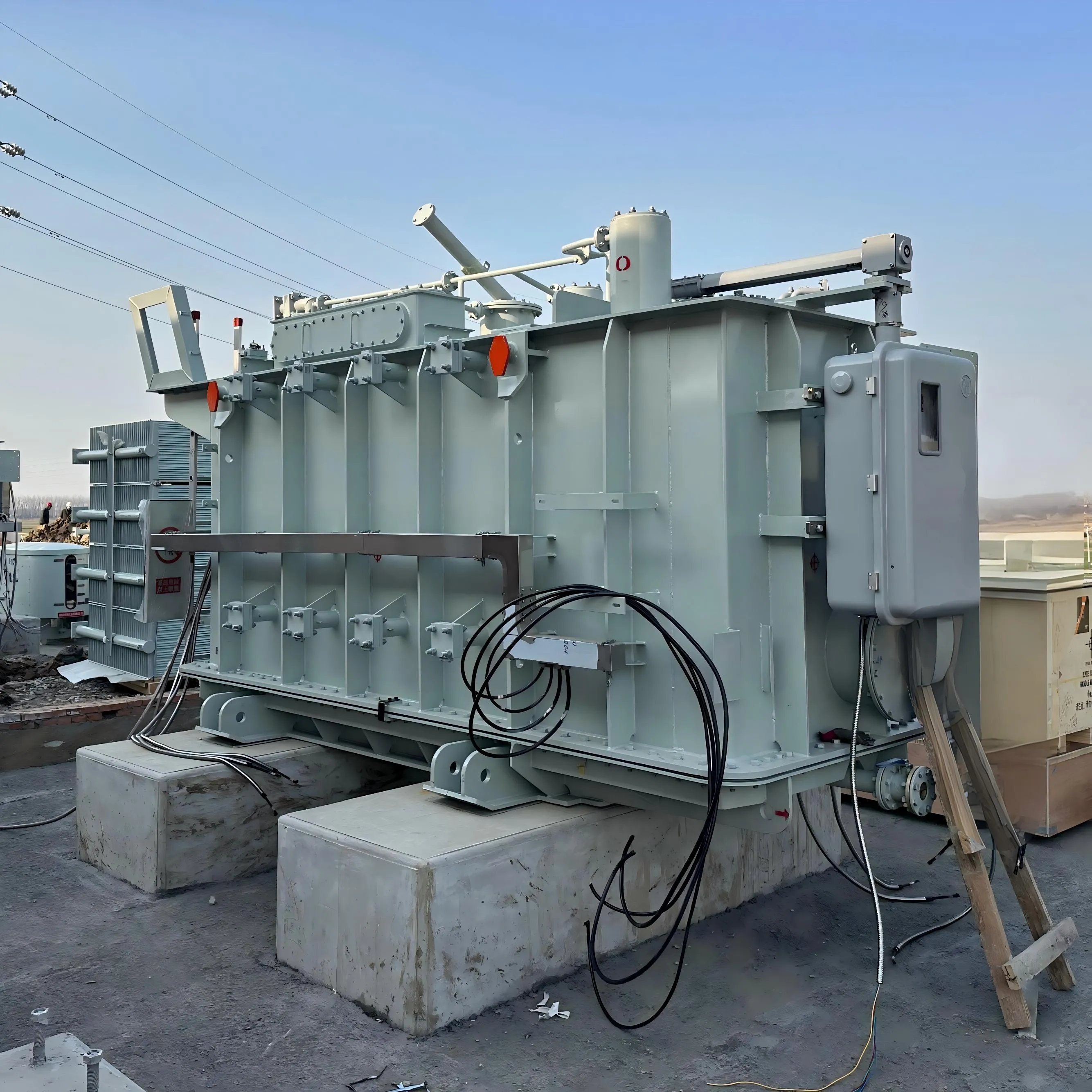

Gerçek fotoğraflar
