75kVA tek fazlı kutuplu transformatör

Bu 75kVA tek fazlı direğe monte edilmiş yağa batırılmış transformatör, yağa batırılmış yalıtımın yüksek güvenilirliğini, yer tasarrufu sağlayan direk montajlı kurulumla birleştirir, dağıtım ağı terminalinde tek fazlı yük senaryoları için istikrarlı ve uygun maliyetli bir güç çözümü sunar.

İletişim Download User Manual

Tek fazlı direğe monte edilmiş yağ daldırılmış trafo 75kVA

Özellikler ve parametreler

Parametre	Detaylar
Anma kapasitesi	75 kVA
Maksimum yük kaybı yok	225 W
Maksimum yük kayıpları	750 W
Birincil burçlar	15 kV kapak montajı (adet: 2)
İkincil burçlar	15/16-10 saplama ikincil burç ile 3/4 Eyebolt (adet: 3)
Musluklar	Nominal değerin üzerinde 1-2% 1/2, nominal değerin altında 3-2% 1/2 musluk
Birincil voltaj	2400 V - 34500 V
Heyecan verici akım @ 100%	≤ 0.6%
Reg.@0.8 Pwr faktörü	≤ 2.4%
Yapılandırma	Standart tasarım
Montaj hükümleri	Askı braketleri (bir Set)
Sıcaklık artışı	65 ° c
Soğutma sınıfı	ONAN
Yalıtım sıvısı	Mineral yağı
Frekans	60Hz
Verimlilik standardı	Hiçbiri
Birincil voltaj	12470V Grd Y / 7200 V
BIL	95 kV
KV sınıfı	15 kV
İkincil Volitage	120 / 240 V
BL	30 kV
KV sınıfı	1.2 kV
Kaplamalar	ANSI70 gri (Munsell 5BG7.0/0.4) sonkat
Göstergeler ve bağlantı parçaları	PRD, 35 SCFM (std)

Şartname aralığı

Kapasite (KVA)	Yüksek voltaj (V)	Dokunarak aralıkları	Düşük voltaj (V)	Kayıp (W)		Boyut (mm)			DOE 2016 Verimlilik
Kapasite (KVA)	Yüksek voltaj (V)	Dokunarak aralıkları	Düşük voltaj (V)	Yüksüz kayıp (W)	Yük kaybı (W)	W	D	H	DOE 2016 Verimlilik
10	2400 4160 7200 7620 12000 12470 13200 13800 14400 19920 24940 34500	± 2x2.5%	110 120 208 240 277 347 415 416 480 600 690	60 80 100 120 130 150	330 370 450 620 850 1150	500	525	885	98.70
15						520	565	905	98.82
25						560	590	935	98.95
37.5						610	625	935	99.05
50						635	675	1035	99.11
75						745	840	1035	99.19
100						770	965	1035	99.25
167						795	890	1035	99.33
250						988	1001	1035	99.39
333						1012	1015	1035	99.43

Çizim ve Aksesuarlar

direk monteli trafo çizimi

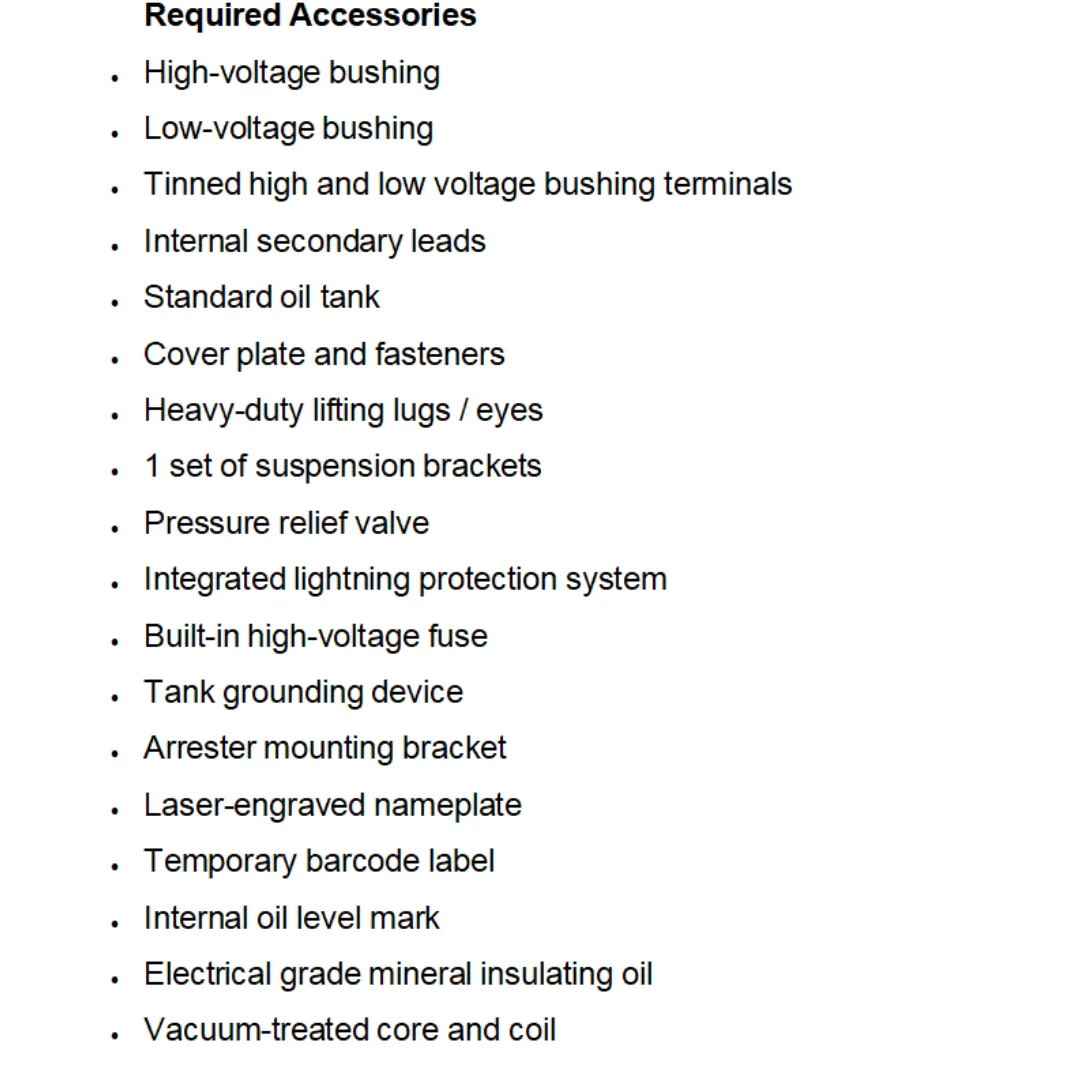

direk monteli trafo aksesuarları

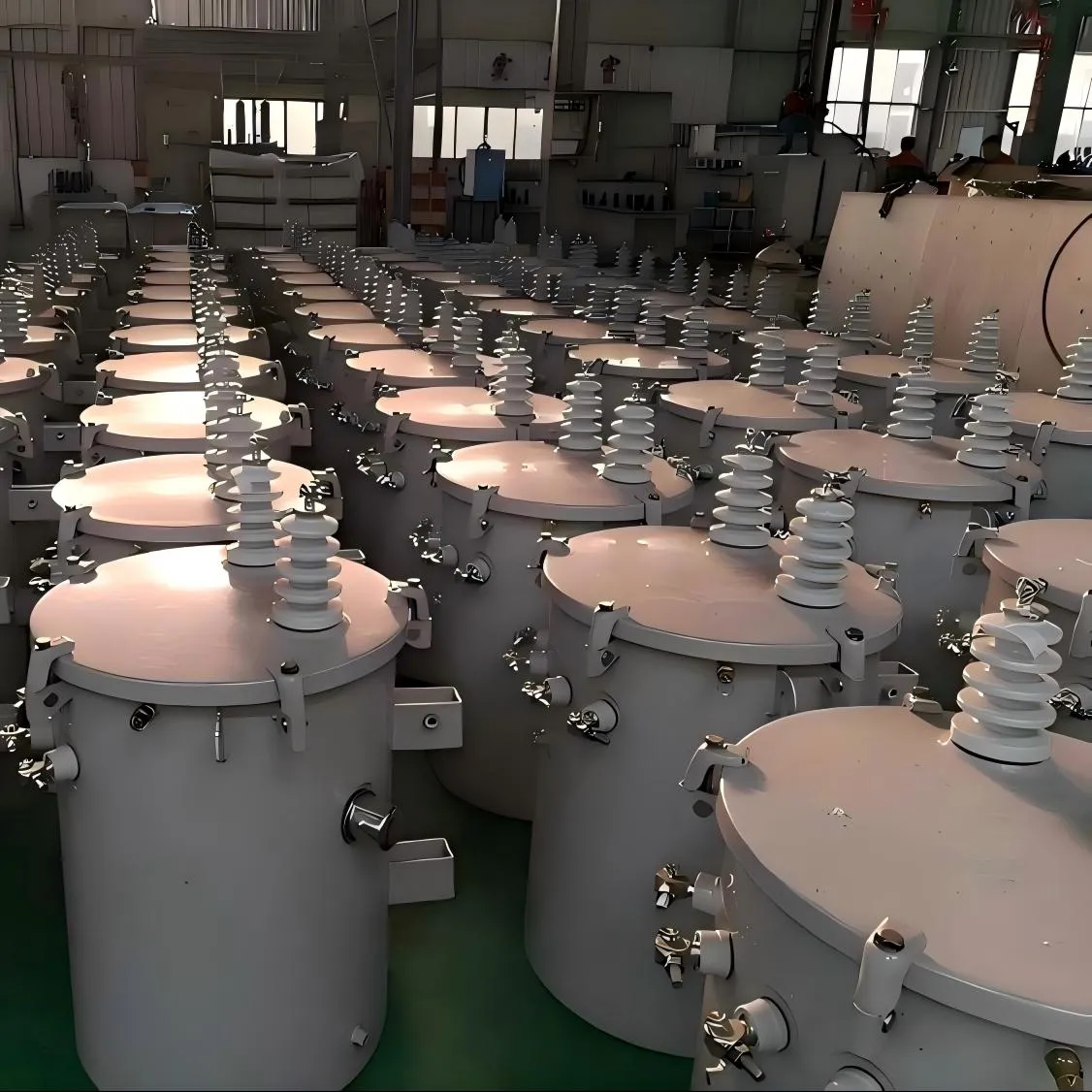

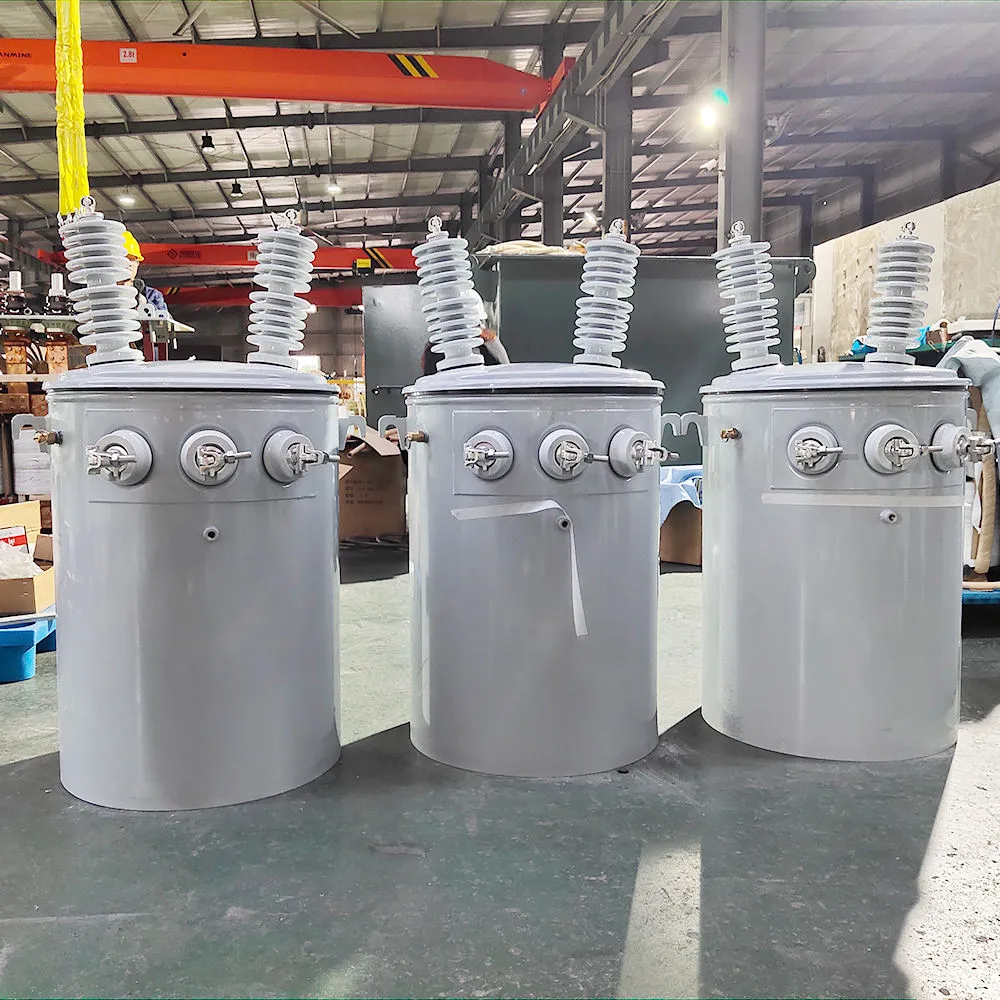

Fabrika Üretim Fotoğrafları
