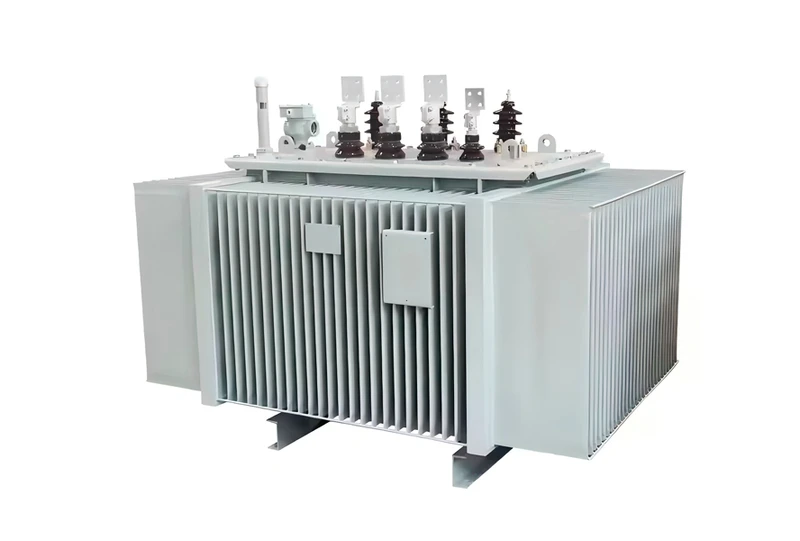

33 & 35kV üç fazlı yağ daldırılmış dağıtım trafosu

Üç fazlı yağın özellikleri ve parametreleri 33kv ve 35kv dağıtım transformatörüne daldırılmıştır

Önde gelen biri olarakDağıtım transformatörü üreticileriHuawan, en iyi performans ve sıkı uluslararası kalite standartlarına uygunluk için tasarlanmış son teknoloji, dayanıklı transformatörlerin sunulmasında uzmanlaşmıştır.

33kV transformatörün tipik ağırlığı nedir?

33kV transformatörün ağırlığı, kva'nın derecelendirmesine ve türüne bağlı olarak önemli ölçüde değişir. 33kV potansiyel transformatörler (PTs) gibi daha küçük üniteler, yaklaşık 90 kg kadar ağırlığındadır. Buna karşılık, büyük güç transformatörleri 100,000 kg'ı (100 ton) aşabilir. 1000 kVA birim gibi ortak 33kV dağıtım transformatörü boyutları için, ağırlık genellikle 3,000 ila 4,000 kg aralığında düşerken, daha büyük 10 MVA modelleri genellikle 18,000 ila 28,000 kg arasında değişir, tasarım, yağ hacmi ve ek bileşenler gibi faktörlerden etkilenir.

33kV transformatör nasıl kurulur?

33kV dağıtım transformatörünün takılması, sağlam bir temel, yağ muhafaza sistemleri ve güvenlik ve bakım için yeterli izinler dahil olmak üzere kapsamlı bir site hazırlığı gerektirir. Süreç, transformatörü güvenli bir şekilde konumlandırmayı, yüksek voltajlı ve düşük voltajlı kabloları bağlamayı, uygun topraklama oluşturmayı ve yalıtım direnci, dönüş oranı gibi temel ön devreye alma testlerini gerçekleştirmeyi içerir. Ve yağ kalitesi kontrolleri. Bu adımlar, 33 kV transformatör dağıtım için yüksek voltajı düşürdüğü için güvenilir ve güvenli çalışma sağlar. Kurulum boyunca, kilitleme/etiketleme protokolleri de dahil olmak üzere elektrik standartlarına ve güvenlik prosedürlerine sıkı uyum gereklidir.

33kV transformatörlerin ortak kapasiteleri nelerdir?

33kV trafo kapasiteleri, yaklaşık 30 kva'da küçük dağıtım ünitelerinden başlayarak ve 30 MVA (30,000 kVA) aşan büyük güç transformatörlerine uzanan geniş bir spektrumu kapsamaktadır. Tipik 33kV dağıtım transformatörü uygulamaları 100 kva'dan 2500 kva'ya kadar değişirken, daha büyük trafo birimleri genellikle 10 MVA, 25 MVA, 40 MVA, hatta 50 ila 63 MVA gibi daha yüksek derecelendirmeleri ele alır. Bu kapasiteler, transformatörün güç şebekesindeki rolüyle, özellikle uzun mesafelerde yüksek güç aktarımı için belirlenir. Toplu güç aktarımı için 110/33kV veya 220/33kV gibi voltaj seviyelerini içeren ortak konfigürasyonlarla.

33kV vs 35kV dağıtım trafosu
