Trafo verimliliği hesaplama kılavuzu: güç sistemi performansını arttırmak için önemli bir önlem

Güç sistemlerinin kararlı çalışmasında,TransformatörlerEnerji iletimi ve dönüşümü için temel ekipman olarak hizmet verin. Onların çalışma verimliliği doğrudan enerji kullanım seviyesini belirler ve işletmeler için elektrik maliyetlerini ve operasyonel karlılığı önemli ölçüde etkiler. Endüstriyel güç tüketiminin sürekli genişlemesi ve giderek daha sıkı ulusal enerji tasarrufu politikaları ile, bilimsel verimlilik hesaplamaları yoluyla elektrik kayıplarını azaltmak, uygun ekipman seçimi, ve optimize edilmiş operasyonel yönetim, enerji tasarrufu, verimlilik iyileştirme ve sürdürülebilir kalkınmayı sağlamak için kritik bir yaklaşım haline geldi.

Bu makale, temel kavramları, hesaplama yöntemlerini ve trafo verimliliğinin kayıp bileşenlerini sistematik olarak analiz eder. Ayrıca, pratik vaka çalışmaları yoluyla önemli etkileme faktörlerini inceler ve verimlilik iyileştirme için eyleme geçirilebilir stratejiler önerir, işletmelerin güç sistemi performansını optimize etmesine ve ekonomik faydaları en üst düzeye çıkarmasına yardımcı olur. Yüksek verimli trafo çözümleri arayanlar için, burada sağlanan bilgiler hedeflenen seçimi destekleyebilir.

1. Trafo verimliliği nedir

Trafo verimliliği, enerji dönüşüm kabiliyetinin önemli bir göstergesidir. Çıkış gücünün giriş gücüne oranı olarak tanımlanır, tipik olarak yüzde olarak ifade edilir:

Η = P₂/P₂ × 100%

= P₂ / (pp+ P₀ + Pₖ) × 100%

Nerede:

Η = verimlilik

P₂ = çıkış gücü

P₁ = giriş gücü

P₀ = çekirdek kaybı (yüksüz kayıp)

Pₖ = bakır kaybı (yük kaybı)

İdeal olarak, tüm giriş elektrik enerjisi yüke teslim edilecektir. Ancak, malzeme özellikleri ve yapısal sınırlamalar nedeniyle, operasyon sırasında çeşitli kayıplar meydana gelir, enerjiyi ısı olarak dağıtır. Bu nedenle, çıkış gücü her zaman giriş gücünden daha düşüktür. Daha yüksek verimlilik daha düşük enerji kaybını ve daha iyi kullanımı gösterir.

Vaka çalışması

Bir üretim şirketi, 1000 kW giriş gücü ve 1000 kw'lık çıkış gücü ile 970 kva'lık bir transformatör çalıştırır ve bu da % 97% 'lik bir verimlilikle sonuçlanır. Transformatör yılda 8,000 saat sürekli çalışırsa, enerji kaybı 240,000 kwh'ye ulaşır ve önemli elektrik maliyetlerine yol açar-verimliliği artırmanın önemini vurgular.

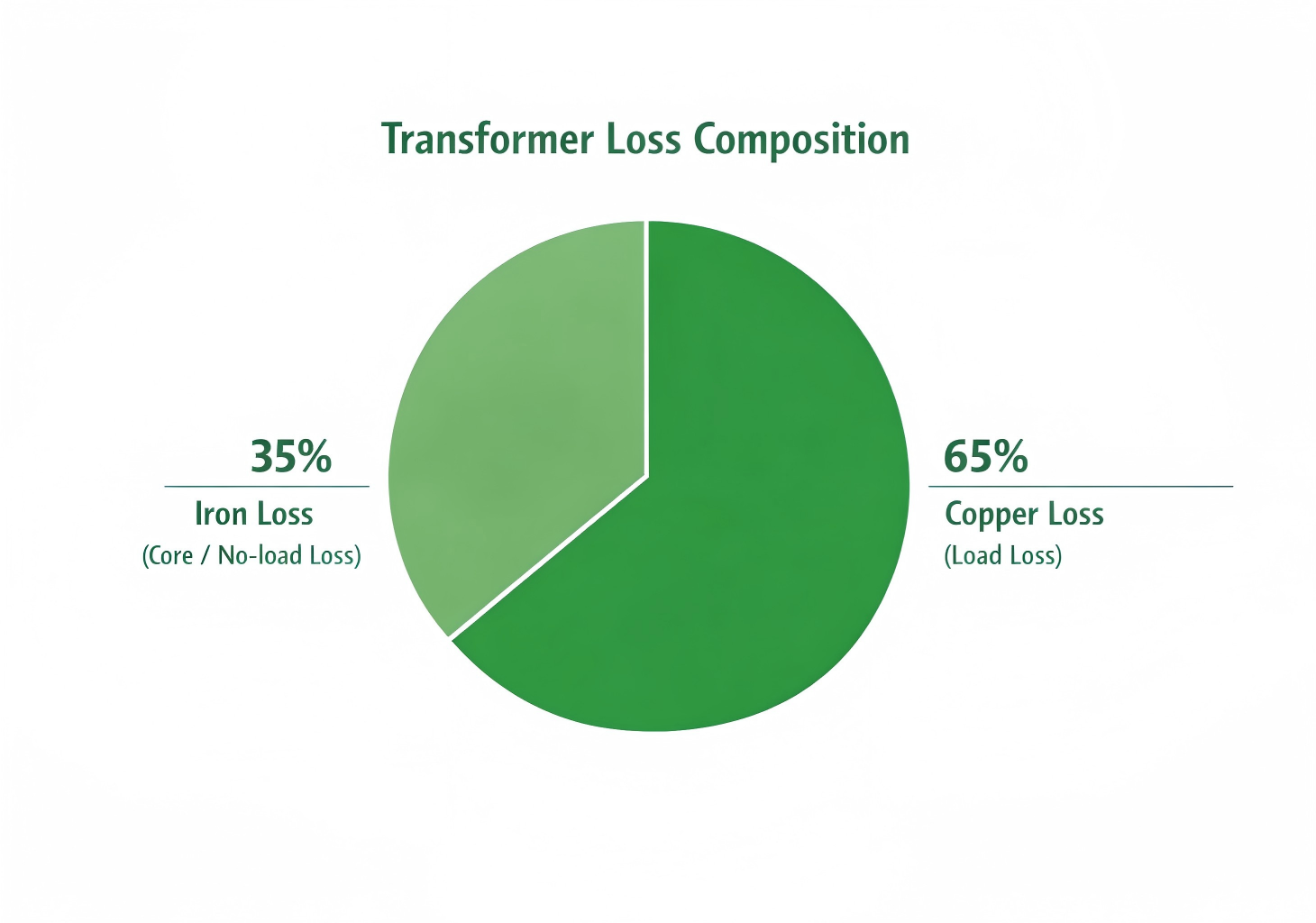

2. Trafo kayıplarının bileşimi

Trafo kayıpları, verimliliği etkileyen birincil faktördür ve aşağıdakilerden oluşur:

Toplam kayıp = çekirdek kaybı + bakır kaybı

(1) çekirdek kaybı (yüksüz kayıp)

Transformatör enerjilendiğinde, yük olmadan bile çekirdek kaybı oluşur. Nispeten sabit kalır ve voltaj ve frekansa bağlıdır.

Bileşenler:

Histerezis kaybı: çekirdek malzemenin tekrarlanan mıknatıslanmasının neden olduğu

Eddy akımı kaybı: ısı üreten çekirdek içinde indüklenen akımlar

Etkileyen faktörler:

Çekirdek malzeme: yüksek geçirgenlik silikon çelik (örn., düşük kayıp silikon çelik) ~ 20% tarafından kayıpları azaltabilir

Voltaj ve frekans: daha yüksek voltaj veya frekans çekirdek kaybını artırır

(2) bakır kaybı (yük kaybı)

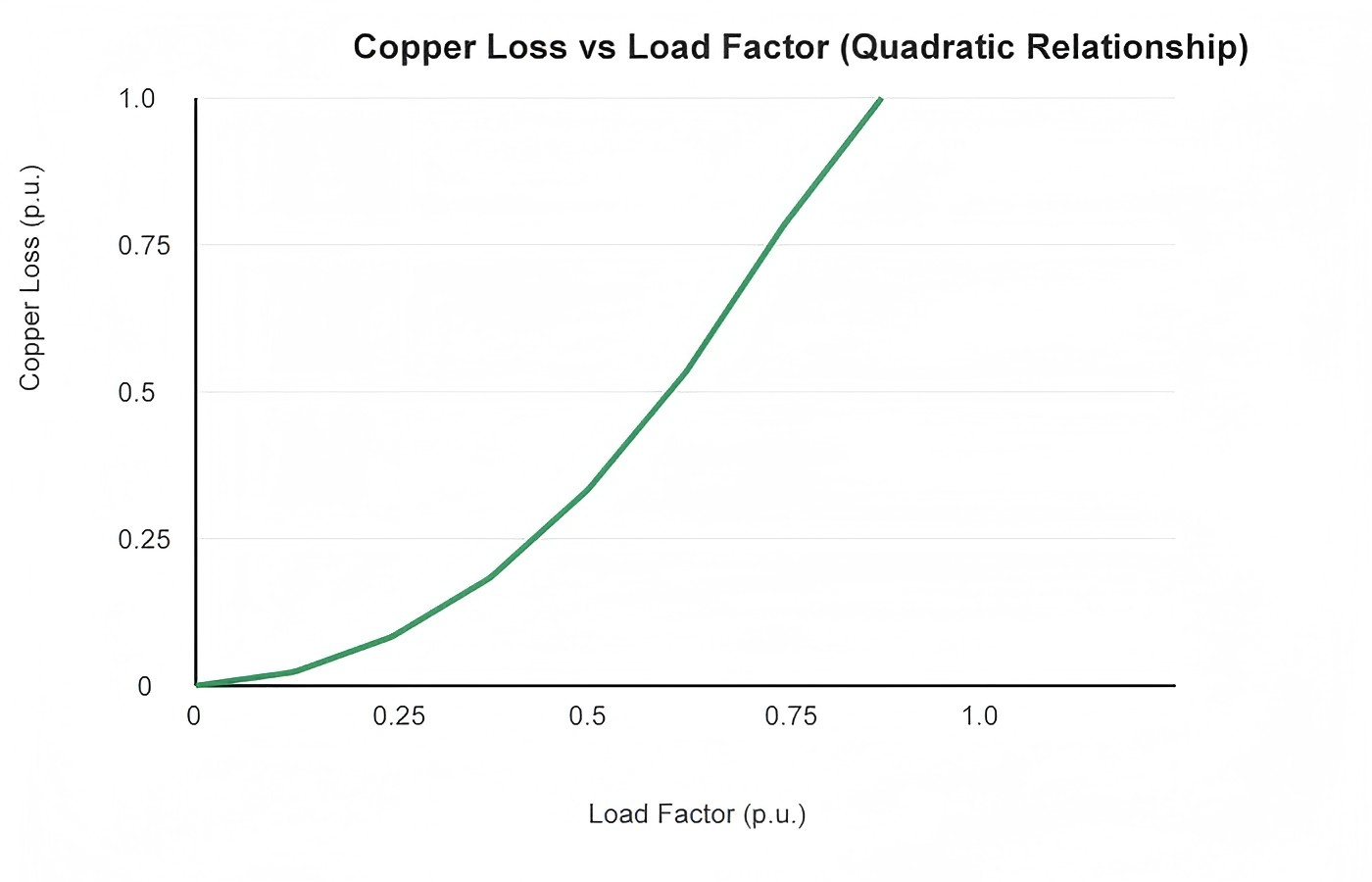

Bakır kaybı, transformatör sargılarının direncinden kaynaklanır ve yük akımının karesi ile artar.

Formül:

Bakır kaybı = tam yük bakır kaybı × (yük faktörü) ²

Etkileyen faktörler:

Yük oranı: daha yüksek yük, önemli ölçüde artan kayıplara yol açar

Sargı malzemesi ve tasarımı: yüksek iletkenlik malzemeleri (örn., oksijensiz bakır) ve optimize edilmiş sargı yapıları direnci azaltır

3. Trafo verimliliği hesaplama yöntemleri

Çekirdek formülü:

Η = P₂ / (pp+ P₀ + Pₖ) × 100%

(1) yük bazlı verimlilik formülü

Η = (β × Sₙ × cosφ) / (β × Sₙ × cosφ + P₀ + pφ) × 100%

Nerede:

Load = yük faktörü

Sₙ = nominal kapasite

Cosφ = güç faktörü

(2) hesaplama örneği

Bir 2000 kVA trafo altında çalışır:

Yük faktörü: 70%

Güç faktörü: 0.9

Çekirdek kaybı: 3 kW

Tam yük bakır kaybı: 20 kW

Adımlar:

Bakır kaybı: 20 × (0.7 ²) = 9.8 kW

Toplam kayıp: 3 + 9.8 = 12.8 kW

Çıkış gücü: 2000 × 0.7 × 0.9 = 1260 kW

Verimlilik: 1260 / (1260 + 12.8) ≈ 98.99%

4. Trafo verimliliğini etkileyen anahtar faktörler

(1) yük faktörü

Optimal verimlilik tipik olarak 60%-80% yük arasında oluşur:

Düşük yük: çekirdek kaybı, verimliliği azaltır

Yüksek yük: bakır kaybı keskin bir şekilde yükselir

(2) malzeme ve üretim

Yüksek kaliteli silikon çelik çekirdek kaybını azaltır

Optimize edilmiş sargı bakır kaybını azaltır

Hassas üretim, kaçak kayıpları en aza indirir

(3) çalışma ortamı

Yüksek sıcaklık direnci artırır → daha yüksek bakır kaybı

Zayıf soğutma verimliliği azaltır

Toz ve nem ek kayıpları artırır

Huawan, uzun vadeli yüksek verimlilik sağlayan zorlu ortamlar için tasarlanmış dayanıklı transformatörler üretmektedir.

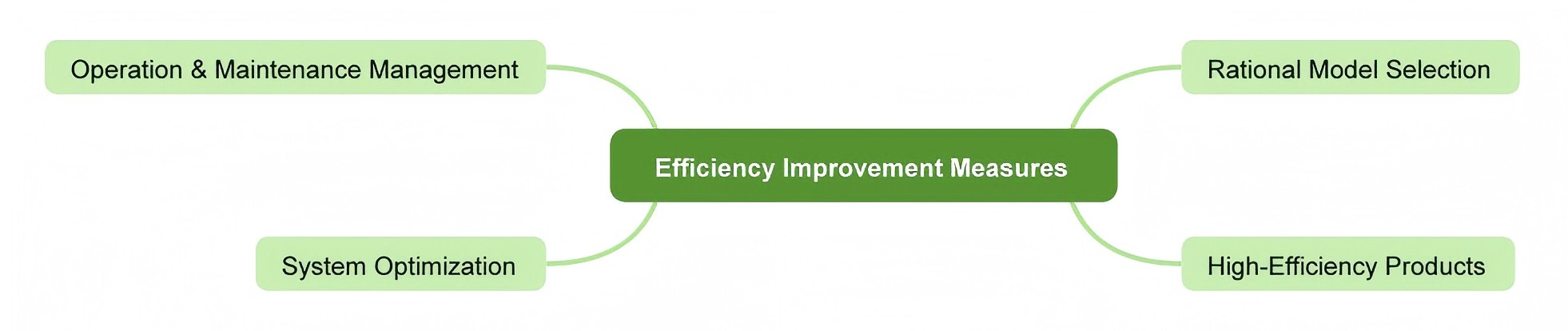

5. Verimliliği artırmak için pratik yöntemler

(1) uygun seçim

En uygun yük aralığını korumak için gerçek yük talebi ile trafo kapasitesini eşleştirin.

(2) yüksek verimli ürünler

Temel kayıpları azaltmak için daha yüksek verimlilik değerlerine sahip transformatörleri seçin.

(3) operasyon ve bakım

Düzenli muayene ve bakım anormal kayıpları azaltır ve kararlı çalışmayı sağlar.

(4) sistem optimizasyonu

Reaktif güç kompanzasyonunu yükleyin

Güç faktörünü geliştirin

Izgara düzenini Optimize et

6. Yüksek verimli transformatörlerin yatırım değeri

(1) azaltılmış işletme maliyetleri

% 1% verimlilik artışı bile yıllık önemli tasarruf sağlayabilir.

(2) enerji politikalarına uygunluk

Düşük enerji tüketimi ve karbon emisyonları düzenleyici uygunluğu ve sürdürülebilirlik hedeflerini destekler.

(3) geliştirilmiş güvenilirlik

Düşük kayıplar sıcaklık artışını azaltır, ömrünü uzatır ve arıza oranlarını azaltır.

7. Profesyonel bir üretici seçmenin önemi

Trafo verimliliği sadece tasarıma değil, aynı zamanda üretim kalitesine ve servis kapasitesine de bağlıdır.

(1) ürün avantajları

Düşük kayıplı malzemeler

Optimize edilmiş elektromanyetik tasarım

Sıkı kalite kontrol süreçleri

(2) tam hizmet kapasitesi

Özelleştirilmiş çözümler

Seçim rehberliği

Enerji verimliliği analizi

Operasyonel danışmanlık

8. Sonuç

Trafo verimliliği sadece teknik bir metrik değildir-doğrudan enerji maliyet kontrolünü, sistem istikrarını ve sürdürülebilir kalkınmayı etkiler. Bilimsel hesaplama, uygun seçim ve optimize edilmiş çalışma sayesinde işletmeler sistem verimliliğini önemli ölçüde artırabilir ve enerji atıklarını azaltabilir.

Yüksek verimli transformatörler, maliyet azaltma ve performans iyileştirme için kritik bir stratejinin yanı sıra güç endüstrisinde yeşil dönüşüm için önemli bir sürücüyü temsil eder.

9. Sss

S: daha yüksek trafo verimliliği her zaman daha mı iyi?

A: daha yüksek verimlilik enerji savings unu artırır, ancak maliyet ve ROI de dikkate alınmalıdır.

S: trafo verimliliği neden % 100% 'a ulaşamıyor?

A: fiziksel ve malzeme sınırlamaları nedeniyle çekirdek ve bakır kayıpları kaçınılmazdır.

S: enerji verimli transformatörler nasıl tanımlanır?

A: yüksüz kaybı, yük kaybını ve sertifikalı verimlilik oranlarını kontrol edin.

S: eski transformatörler değiştirilmeli mi?

A: 10 yaşından büyük transformatörler genellikle daha yüksek kayıplara sahiptir; Bunları değiştirmek enerji maliyetlerini önemli ölçüde azaltabilir.

S: düşük yük operasyonunun riskleri nelerdir?

A: düşük yük, çekirdek kaybının oranını arttırır, verimliliği azaltır ve enerjiyi boşa harcar.
