Dağıtım transformatörlerinin gizli kayıpları: potansiyel bir “elektrik maliyetleri için kara delik”

Fabrikaların, endüstri parklarının ve altyapı projelerinin toplam işletme maliyetlerinde, elektrik maliyetleri genellikle üçüncü en büyük harcama, sadece hammadde ve insan kaynakları için ikinci. Üretim hatlarını optimize etmeyi ve yönetimdeki enerji korumasını yoğunlaştırmayı tam olarak taahhüt ederken, karları sürekli aşındıran gizli bir maliyet kaynağını gözden geçirdik-Dağıtım transformatörleri? Sadece güç kaynağının çekirdeği değil, aynı zamanda maliyet kontrolünde potansiyel bir kör nokta. Enerji verimliliklerini optimize etmek, somut karları ele geçirmek anlamına gelir.

Görünmez kar tahliyesi: trafo kayıplarının kurumsal faydaları nasıl etkilediğini anlamak

Trafo kayıpları basit "bekleme gücü tüketiminden" çok daha fazlasıdır; Bir işletmenin finansal performansını doğrudan etkileyen sistematik bir enerji verimliliği sorununu temsil ederler.

1. Yüksüz kayıp (demir kaybı)

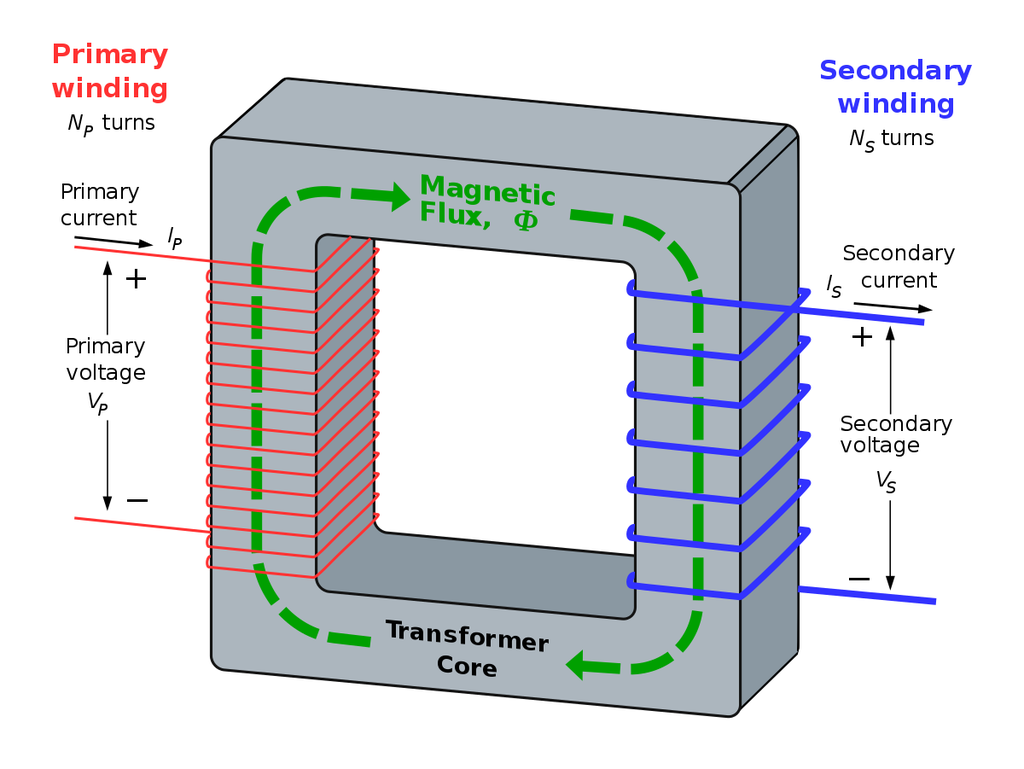

Yüksüz kayıp, bir transformatörün bir güç kaynağına bağlandığında meydana gelen sabit enerji tüketimini ifade eder-ikincil tarafı yük taşımıyorsa bile-dahili manyetik alanı korumak için (uyarma). Bu kayıp esas olarak histerezis kaybı ve eddy akım kaybından oluşur:

• Histerezis kaybı: alternatif bir manyetik alanda tekrar tekrar manyetize edildiğinde ve manyetize edildiğinde demir çekirdeğin içindeki manyetik alanlar arasındaki sürtünmeden kaynaklanan enerji yayılımından kaynaklanır.

• Eddy akımı kaybı: alternatif bir manyetik alan demir çekirdeğindeki dairesel akımları (girdap akımları) indüklediğinde, termal enerji kaybına yol açar.

Yüksüz kaybın önemli bir özelliği, doğal, sürekli bir kayıp olmasıdır. Transformatör güç şebekesine bağlandığı sürece devam eder ve transformatör tasarlanıp üretildikten sonra büyüklüğü çekirdek malzeme ve üretim süreci tarafından belirlenir. Eski veya verimsiz bir transformatör için, yüksüz kayıptan kaynaklanan elektrik maliyetleri saf, uzun vadeli sabit işletme giderleri-bir işletmenin "bazal metabolik" maliyetlerine benzer-ve enerji tasarrufu tadilasyonlarında en büyük öncelik olmalıdır.

2. Yük kaybı (bakır kaybı)

Yük kaybı, bir transformatörün yük altında çalıştığı zaman meydana gelen değişken bir kayıptır: akım, iletkenlerin doğal direnci nedeniyle yüksek ve düşük voltajlı sargılardan akar. Ayrıca, yapısal bileşenlerdeki kaçak manyetik alanların neden olduğu kaçak kayıpları içerir.

Temel özelliği, yük akımının karesine (P ² I²) orantılı olmasıdır. Bu, yük akımı iki katına çıkarsa, kayıp dört katına çıkar. Ek olarak, iletken direnci aynı yük altında sıcaklık ile artar, transformatörün daha yüksek çalışma sıcaklıkları daha fazla yük kaybına yol açacaktır. Bu nedenle, yük kaybı bir işletmenin üretim faaliyetlerinin doğrudan bir türev maliyetidir: daha yoğun üretim, bu kayıptan elektrik maliyetleri daha yüksektir.

Bir transformatörün çalışma verimliliği, yük faktörü ile yakından ilgilidir. "Düşük yük için büyük boy ekipman" durumunda uzun süre çalışıyor (aşırı düşük yük faktörü) veya yakın limitli yüksek yük, kapsamlı çalışma verimliliğini en uygun ekonomik operasyon noktasından uzak tutacaktır ve bu da önemli enerji atıklarına neden olacaktır.

(Not: aynı boyut ve tasarım altında, alüminyum çekirdekli transformatörler bakır çekirdekli transformatörlerden daha yüksek kayıplar üretir. Ayrı bir makalemiz, ikisi arasındaki karşılaştırmayı açıklar.)

3. Gizli maliyetler

Yüksek kayıplara genellikle yalıtım malzemelerinin yaşlanmasını hızlandıran ve kesinti riskini artıran aşırı ısı üretimi eşlik eder. Kesinti nedeniyle meydana gelen kayıplar, enerjinin israfından çok daha büyüktür. Aynı zamanda, aşırı ısı da soğutma sisteminin ek enerji tüketimini arttırır ve daha sık bakım ihtiyaçlarına yol açar.

Örnek

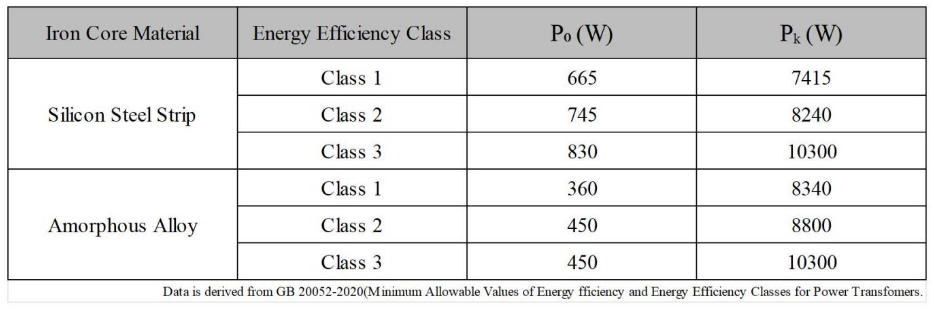

Bir örnek olarak 10kV anma gerilimi ile 1000kVA yağa batırılmış üç fazlı trafo alın (çekirdek malzeme: silikon çelik levhalar):

Toplam kayıp formülü: P = P₀ + Pₖ × β²

(Yük faktörü β, ortalama bir endüstri değeri olan 60%, yani β = 0.6)

• Sınıf 2 enerji verimliliği: P₂ = 745 + 8240 × 0.6 ² = 3711.4 W

• Sınıf 3 enerji verimliliği: P₃ = 830 + 10300 × 0.6 ² = 4538 W

Sürekli yıllık çalışma için (8760 saat), sınıf 3 ile karşılaştırıldığında sınıf 2 enerji verimliliği ürününün yıllık enerji tasarrufu:

Δwₙᵧannual Annual Annual (yıllık enerji tasarrufu) = (P₃ - P₂) × 8760 = 7241 kWh

Enerji verimliliğini artırmak için iki stratejik önlem

Strateji 1:

Uzun vadeli ROI için yüksek enerji verimli transformatörlere yatırım yapın

Minimum zorunlu standartları aşan yüksek enerjili verimli transformatörleri proaktif olarak seçin. "Dağıtım transformatörleri için enerji koruma standartları" (RIN 1904-AE12) için son kural belgesinde, abd enerji bölümü (DOE) dağıtım transformatörlerinin yaşam döngüsü maliyet analizini gerçekleştirdi, bu tür ekipmanların ortalama servis ömrünün yaklaşık 32 yıl olduğunu gösteriyor.

Çalışma, yüksek verimli transformatörlerin daha yüksek satın alma maliyetlerine sahip olmasına rağmen, toplam yaşam döngüsü maliyetlerinin daha düşük olduğunu tespit etti. Çoğu ticari ve endüstriyel tipik ekipman için, maliyet geri kazanımı sadece birkaç yıl içinde elde edilebilir. Bu nedenle, yüksek enerji verimli transformatörlere yatırım yapmak sadece doğrudan bir maliyet kontrol önlemi değil, aynı zamanda bir işletmenin enerji yönetimi yeteneklerini de arttırır ve sürdürülebilir kalkınma ve yeşil üretim hedeflerini güçlü bir şekilde destekler.

Strateji 2:

Trafo boyutlandırmasını ve yük yönetimini Optimize edin

Anahtar, trafo kapasitesi ve gerçek yük arasındaki uzun vadeli uyuşmazlığı ele almaktır. Enerji tüketimi kalıplarını doğru bir şekilde kavramak için profesyonel yük analizi yapın:

• Ortalama yük faktörü uzun süre düşük kalırsa, transformatörü daha uygun bir kapasiteye sahip bir ünite ile değiştirin.

• Büyük yük dalgalanmalarına sahip tesisler için, transformatörün her zaman yüksek verimli aralıkta çalışmasını sağlamak için çok transformatörlü kombine güç kaynağı şemasını yapılandırın.

Bu arada, koşullar izin verirse, temel parametreleri (yük ve sıcaklık gibi) gerçek zamanlı olarak izlemek için çevrimiçi bir izleme sistemi dağıtın ve en uygun işletim ortamını korumak için akıllı bir soğutma sistemi ile koordine edin. Bu veri odaklı yaklaşım, pasif onarımdan tahmini bakıma kadar bakım stratejilerini yükseltebilir, böylece güç kaynağı güvenilirliğini ve varlık hizmet ömrünü önemli ölçüde iyileştirirken kayıpları azaltabilir.

Sık sorulan sorular

S: transformatörlerde görünmez kayıp türleri nelerdir? Etkileri ne kadar önemli?

A: İki tip var:

1. Yüksüz kayıp (demir kaybı, en kısa sürede çalışır);

2. Yük kaybı (bakır kaybı, akımın karesine orantılı).

Darbe: yüksek kayıplar elektrik maliyetlerini artırır, yaşlanmayı hızlandırır ve kapatma riskini artırır.

S: yüksek verimli transformatörler nasıl seçilir? Maliyet etkin mi?

A: sınıf 2 veya daha yüksek yüksek verimli ürünlere öncelik verin. İlk maliyet biraz daha yüksek olmasına rağmen, yatırım tasarruf edilen elektrik ücretleri ile geri kazanılabilir ve bu da tüm yaşam döngüsü boyunca daha ekonomik hale gelir.

S: düşük yük veya aşırı yük kayıpları ağırlaştıracak mı? Nasıl çözülür?

A: evet! Düşük yük atıkları elektrik enerjisi ve aşırı yük kayıpları artırır. Çözümler: eşleştirme kapasitesinin transformatörleri ile değiştirin, çok transformatörlü kombine güç kaynağını benimseyin, akıllı izleme + soğutma sistemlerini dağıtın, vb.

S: yüksek verimli transformatörler için geri ödeme süresi nedir? Uzun vadeli faydalar nelerdir?

A: geri ödeme süresi endüstriyel/ticari senaryolar için 4-10 yıldır. Uzun vadeli faydalar, azaltılmış elektrik ücretleri, daha düşük bakım maliyetleri, azaltılmış kapatma riskleri ve çevre politikalarına uygunluğu içerir.

S: Huawan enerji verimliliğini nasıl optimize edebilir?

A: enerji verimliliği optimizasyonu planınıza hızlı bir şekilde ulaşmanıza yardımcı olmak için ihtiyaçlarınıza göre özelleştirilmiş ürünler sağlayın.

Sonuç

Günümüzün son derece rekabetçi endüstriyel ortamında, stratejik maliyet yönetimi çok önemlidir. Enerji verimliliğini optimize etmekDağıtım transformatörleriUzun vadeli, güvenilir bir yatırımdır-sadece kar marjlarını etkili bir şekilde iyileştirmekle kalmaz, aynı zamanda bir işletmenin operasyonel dayanıklılığını da arttırır.

Hua ile iletişime geçinWŞimdi dağıtım transformatörü tesislerinizi optimize etmek, gizli kayıpları azaltmak ve kurumsal işletme maliyetlerini düşürmek. Endüstriyel, ticari ve altyapı uygulamaları için özelleştirilmiş yüksek verimli güç dağıtım çözümleri sunacağız.
