Bakır ve alüminyum sargılar: dağıtım transformatörleri için malzeme seçiminin kapsamlı bir analizi

Bakır sargıları ve alüminyum sargılarıDağıtım transformatörleriPerformanslarını, maliyetlerini ve hizmet ömrünü etkileyen temel farklılaştırıcı faktörlerdir. Malzeme özellikleri, elektrik performansı, ekonomi ve işletme ve bakım gereksinimleri açısından ikisi arasında önemli farklılıklar vardır. Bu makale, farklılıklarını kapsamlı bir şekilde anlamak için birden fazla bakış açısından analiz edecektir.

Elektrik performansının karşılaştırılması

Kayıplar ve verimlilik

• Bakır sargılar yüksek elektrik iletkenliğine sahiptir, bu da aynı akım altında daha düşük bakır kayıplarına neden olur. Örneğin, bakır sargılı bir 1000kVA transformatörü, tam yükte çalışırken alüminyum sargılı olandan 15%-25% daha düşük bakır kayıplarına sahiptir. Uzun süreli çalışma sırasında elektrik tasarrufu sağlar ve enerji tasarrufu sağlayan tasarım gereksinimlerini karşılar.

• Alüminyum sargıların düşük elektrik iletkenliği vardır, bu nedenle çapraz kesit alanlarının direnci azaltmak için arttırılması gerekir. Ancak, bakır kayıpları hala biraz daha yüksektir ve verimlilik 1%-3% daha düşüktür.

Aşırı yük kapasitesi

• Bakır sargılar yüksek erime noktasına (1083 ℃) ve mükemmel termal stabiliteye sahiptir. Aşırı yüklendiğinde, sıcaklık yavaşça yükselir ve yalıtım kolayca zarar görmez. 1-2 saat boyunca aşırı yüklenmeye dayanabilirler.

• Alüminyum sargıların düşük erime noktası (660 ℃) vardır. Aşırı yüklendiğinde, sıcaklık hızla yükselir, bu da yalıtım yaşlanmasına veya kısa devrelere kolayca yol açar. Sadece 30 dakikadan az bir süre için aşırı yüklenmeye dayanabilirler, bu nedenle yük oranı kesinlikle kontrol edilmelidir.

Sıcaklık artışı ve ısı dağılımı

• Bakır sargılar, hızlı ısı transferi ve daha düşük sıcaklık artışı (alüminyum sargılardan 5-10K daha düşük) sağlayan yüksek ısı iletkenliğine (401 W/(m · K) sahiptir.

• Alüminyum sargılar, ısıyı biriktirmeyi kolaylaştıran düşük ısı iletkenliğine (237 W/(m · K) sahiptir. Daha büyük radyatörler veya gelişmiş yapıların tasarlanması gerekir; Aksi takdirde, yalıtımın servis ömrü kısaltılacaktır.

Ekonominin karşılaştırılması

İlk satın alma maliyeti

Örneğin, 2500kVA içinYağa batırılmış trafoAlüminyum çekirdekli versiyonun malzeme maliyeti, bakır çekirdekli versiyonunkinden yaklaşık 40%-60% daha düşüktür ve genel fiyat farkı 30% ila 50% arasındadır. Alüminyum çekirdekli bir transformatör kullanarak ilk yatırımı önemli ölçüde azaltabilir.

Uzun vadeli işletme maliyeti

• Bakır sargılar düşük bakır kayıplarına sahiptir, bu nedenle uzun süreli çalışma sırasında kaydedilen elektrik maliyeti ilk fiyat farkını karşılayabilir. Ek olarak, bakım döngüsü daha uzun, daha düşük bakım maliyetleri ile sonuçlanır.

• Alüminyum sargılar, 5%-10% daha yüksek elektrik maliyetlerine yol açan yüksek bakır kayıplarına sahiptir. Dahası, yalıtım yaşları daha hızlı, sık denetimler gerektiren ve daha yüksek bakım maliyetleriyle sonuçlanan.

Servis ömrü farkı

• Bakır sargılar 25-30 yıllık tasarlanmış bir servis ömrü ile iyi kimyasal kararlılık ve yüksek sıcaklık direncine sahiptir.

• Alüminyum sargılar oksidasyona eğilimlidir ve 15-20 yıllık tasarlanmış bir servis ömrü ile yüksek sıcaklık artışına sahiptir.

Pazar analizi

Huawei fabrikasının bulunduğu çin'de, devlet şebekesi ve ana pazar ağırlıklı olarak bakır çekirdekli transformatörler kullanıyor. Çin'in devlet ızgarasındaki alüminyum çekirdekli transformatörlerin kullanımı, tedarikçiler tarafından köşelerin kesilmesi konusunda ciddi bir hareket olarak kabul edilir ve ciddi cezalara neden olur. Ancak, yatırımın geri dönüşü göz önüne alındığında, çoğu yeni enerji santrali alüminyum çekirdekli transformatörleri kullanıyorPaketlenmiş trafo merkezleriInşaat maliyetlerini azaltmak için.

Küresel olarak, 80%Dağıtım transformatörleriAlüminyum çekirdekli. Orta doğu ve rusya'da olduğu gibi ülkeler alüminyum çekirdekli transformatörler kullanıyor. Ana sebep önemli maliyet avantajı, orta doğu'da büyük ölçekli altyapı yapısının temel ihtiyaçları ve rusya'daki geniş alanlı elektrik şebekesi kapsama alanı (özellikle uzak bölgelerde) ile son derece uyumludur. "Düşük maliyetli ve hafif ekipman" için. Aynı zamanda, ithal bakır kaynaklara olan güvenimi, ekonomiyi ve tedarik zinciri istikrarını dengelemeyi de azaltabilir.

Seçim önerileri

Bakır sargılar aşağıdakiler için uygundur:

1. Uzun vadeli tam yük/sık aşırı yük olan alanlar (örn., kentsel çekirdek alanlar, endüstriyel parklar)

2. Yüksek enerji tasarrufu gereksinimleri ve uzun hizmet ömrü (ör., belediye mühendisliği, büyük işletmeler) peşinde projeler

3. Yüksek sıcaklık ve nem gibi sert ortamlar (örn., kıyı alanları)

Alüminyum sargılar aşağıdakiler için uygundur:

1. Kırsal düşük yük alanları (düşük yük oranı, küçük dalgalanmalar)

2. Geçici altyapı projeleri (örn., şantiyeler, geçici konut alanları)

3. Başlangıç maliyetlerine duyarlı ve düzenli bakım kabul eden senaryolar

Sık sorulan sorular

S: bakır-yara ve alüminyum sargılı transformatörler arasındaki temel performans farkları nelerdir? Hangi senaryolar sırasıyla uygundur?

A: çekirdek farklılıklar 3 anahtar boyutuna odaklanır:

1. Enerji verimliliği: bakır sargıların (58 MS/m) iletkenliği alüminyumdan (37 MS/m) çok daha yüksektir. 1000kVA modelleri için, tam yük bakır kaybı 15%-25% daha düşüktür ve verimlilik 1%-3% daha yüksektir;

2. Aşırı yük kapasitesi ve ısı direnci: bakır 1083 ℃ erime noktasına sahiptir ve 1-2 saat boyunca aşırı yüklenmeye dayanabilir, alüminyum ise (erime noktası 660 ℃) sadece 30 dakikaya kadar aşırı yüklenmeye dayanabilir;

3. Hizmet ömrü ve istikrar: bakır sargıların tasarım ömrü, alüminyum sargılar için 15-20 yıl ile karşılaştırıldığında 25-30 yıldır.

S: alüminyum sargılı transformatörlerin ilk satın alma maliyeti, bakır-yara olanlardan 30%-50% daha düşüktür. Uzun süreli kullanım için daha uygun maliyetli hangisi?

A: karar "servis döngüsü + yük faktörü" dayalı olmalıdır:

1. Kısa vadeli ve düşük yük senaryoları (e.g., geçici şantiyeler, kırsal güç dağıtım alanları): alüminyum sargılar 30%-50% daha düşük başlangıç maliyetine sahiptir (örnek olarak 2500kVA yağa batırılmış modelleri alır). Yük faktörü düşük olduğunda, bakır kaybındaki fark küçüktür, alüminyum sargıları daha uygun maliyetli hale getirir;

2. Uzun vadeli ve tam yük senaryoları (e.g., endüstriyel parklar, belediye mühendisliği): bakır sargıların daha yüksek bir başlangıç maliyeti olmasına rağmen, yıllık elektrik ücretlerinde 5%-10% tasarruf ederler ve ilk fiyat farkı 2-5 yıl içinde geri kazanılabilir. Yaklaşık 10 yıl daha uzun ve daha düşük işletme ve bakım maliyetleri ile bakır sargılar tüm yaşam döngüsü boyunca daha ekonomiktir.

S: yüksek sıcaklıkta, nemli ortamlarda veya sık aşırı yüklenmeye eğilimli alüminyum sargılı transformatörler hangi problemler? Onlardan nasıl kaçınılır?

A: alüminyum sargıların çekirdek eksiklikleri "kolay oksidasyon + yüksek sıcaklık artışı": yüksek sıcaklık ve nemli ortamlarda, alüminyum tellerin oksidasyon oranı hızlanır, artan temas direncine ve hızlandırılmış yalıtım yaşlanmasına yol açar; Sık aşırı yük altında sıcaklık hızla yükselir, bu da kısa devre hatalarına kolayca neden olabilir. Kaçınma çözümleri:

1. Alüminyum sargılar seçilmelidir, radyatör tasarımını optimize edin (ısı yayılım alanını artırın) ve yük faktörünü sıkı bir şekilde kontrol edin (nominal yükün % 50% 'ünü aşan uzun süreli çalışmayı önleyin);

2. Yüksek sıcaklık, nemli ve sık aşırı yük senaryoları için (e.g., kıyı sanayi parkları), bakır sargılara öncelik verir-termal iletkenlikleri (401 W/m · K), sıcaklık artışı 5-10K daha düşük ve daha güçlü kimyasal stabilite ile alüminyumun 1.7 katıdır. Yukarıdaki sorunları önleyebilirsiniz.

S: dünya çapında farklı bölgelerde seçim tercihleri nelerdir?

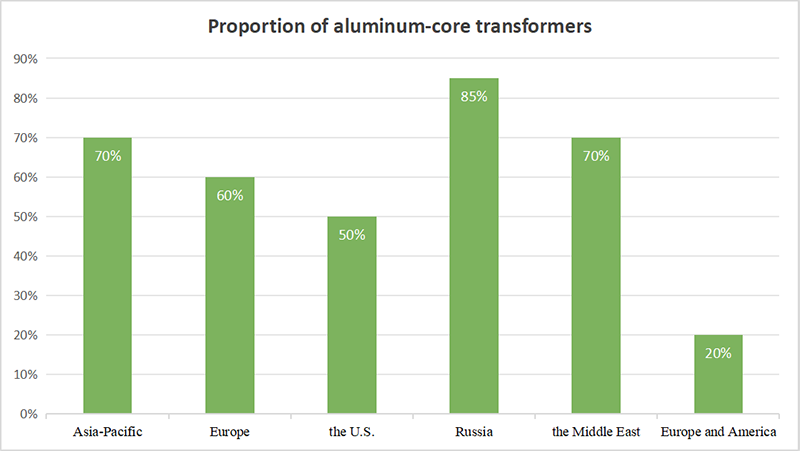

A: dünya çapında 80% dağıtım transformatörü alüminyum çekirdekli. Rusya (85%) ve orta doğu (70%), düşük maliyet ve hafiflik talepleri nedeniyle en yüksek orana sahiptir, ardından avrupa (60%) ve asya-pasifik (70%) takip eder. Avrupa ve kuzey amerika'da sadece 20% transformatör, enerji tasarrufu ve uzun servis ömrüne daha fazla odaklanarak alüminyum çekirdekleri kullanır.

S: huawan'ın bakır/alüminyum sargılı transformatörlerini seçerek hangi hedefli destek elde edilebilir? Senaryo uyarlanmış seçim planı ve teklif nasıl alınır?

A: Huawan 2 temel garanti sağlar:

1. Uyumluluk garantisi: transformatörler uluslararası evrensel standartlara uygundur ve yeni enerji ve yurtdışı altyapı ihtiyaçlarına uyum sağlayan ana küresel teknik özellikleri karşılar;

2. Satış sonrası garanti: muayene maliyetlerini azaltmak için özel operasyon ve bakım rehberliği ile 1-2 yıl garanti.
