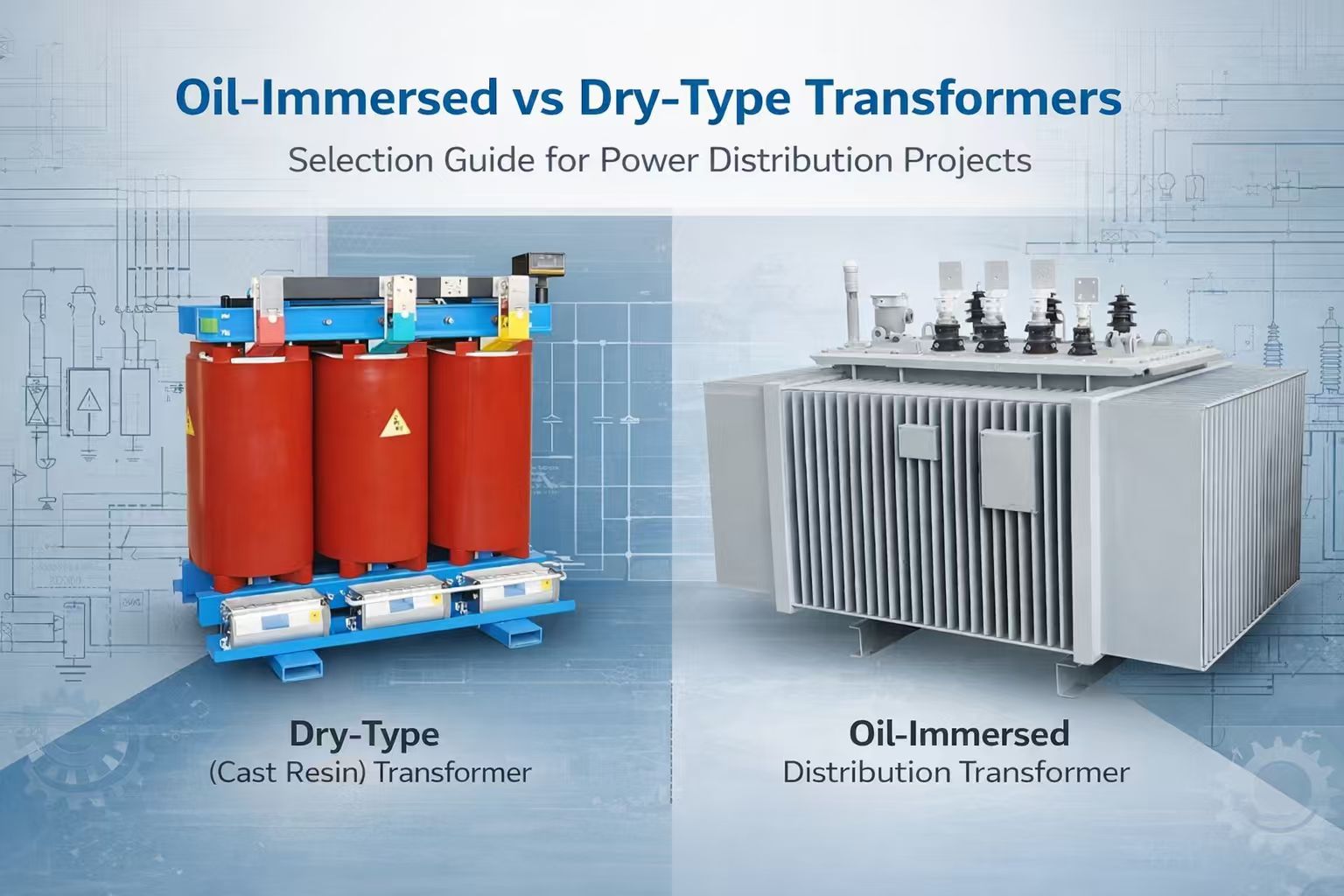

Yağa batırılmış transformatörler ve kuru tip transformatörler için seçim rehberi: farklılıklardan karar alma

Güç sistemleri ve endüstriyel güç dağıtımı alanlarında, transformatörler voltaj dönüşümü ve güç iletimi için temel ekipman olarak hizmet vermektedir. Seçimleri, sistem güvenliğini, işletme maliyetlerini ve uzun vadeli güvenilirliği doğrudan etkiler. Birçok alıcı ve mühendis pratik projelerde kritik bir kararla karşı karşıya: yağa batırılmış bir transformatör veya kuru tip transformatör seçmeliler mi?

I. Çekirdek tanımları: İki tip transformatör arasındaki temel farklar

1. Yağa batırılmış trafo

Yağa batırılmış transformatörler, çekirdek yalıtım ve ısı dağıtma ortamı olarak yalıtım yağı (mineral yağ veya sentetik ester gibi) kullanır. Sargılar ve demir çekirdek, doğal yağ dolaşımı veya zorla yağ dolaşımı ile elde edilen ısı dağılımı ile tamamen kapalı bir yağ tankına batırılır. Tipik olarak A sınıfı yalıtım sınıfında derecelendirilir, öncelikle yağın soğutma ve yalıtım özelliklerine güvenirler. Mühürlü yağ tankı sayesinde mükemmel nem direnci sunar ve yüksek nem veya yüksek irtifa alanlarına uyum sağlayabilirler. "Verimli ısı dağılımı ve büyük kapasiteli rulman" temel kavramları etrafında tasarlanmış, yüksek voltaj ve yüksek güçlü senaryolarda yaygın olarak kullanılmaktadır.

2. Kuru tip trafo

Kuru tip transformatörler esas olarak katı yalıtım malzemelerini (epoksi reçine gibi) veya hava/vakum döküm işlemlerini kabul eder, hiç yalıtım yağı gerektirmez. Onların ısı dağılımı öncelikle doğal hava soğutma veya cebri hava soğutma yoluyla. Daha yüksek yalıtım dereceleri (genellikle F sınıfı veya H) ile kuru tip transformatörler daha önemli sıcaklık yükselmelerine dayanabilir. Ayrıca, yüksek kaliteli epoksi döküm işlemleri, uzun vadeli operasyonel yalıtım güvenilirliğini garanti eden son derece düşük kısmi deşarj seviyelerini sağlar. Nem direncine sahipken, özel koruma sınıfları (e.g., IP3X) veya yüksek nem ortamları (kıyı alanları gibi) için nem geçirmez uygulamalar gereklidir ve sıcaklık yükselme özellikleri yükseklikten etkilenir. Yağsız tasarım, temel bir özellik, temelde yağ sızıntısı ve yangın gibi güvenlik tehlikelerini ortadan kaldırır, bu da onları sıkı güvenlik ve çevre gereksinimleri ile uygulama senaryoları için daha uygun hale getirir.

II. Aynı kapasite ve voltaj seviyesinde kuru tip ve yağa batırılmış transformatörler arasındaki karşılaştırma (örnek olarak 1000kVA/10-11kV alarak)

Pratik projelerde, 1000 kVA, 10kV veya 11kV, endüstriyel ve ticari güç dağıtımında en yaygın kapasite ve voltaj seviyelerinden biridir.

Aynı kapasite ve voltaj koşullarında, yağa batırılmış ve kuru tip transformatörler performans, maliyet ve uygulama odağında önemli farklılıklar gösterir.

Huawan yeni enerjinin pratik projelerinde, aynı kapasite seviyesi için, proje ortamına, yük özelliklerine dayalı hedeflenen optimize edilmiş tasarımlarla hem yağa batırılmış hem de kuru tip çözümler sağlayabiliriz, ve operasyonel bakım koşulları.

III. Senaryo uyarlaması: farklı projeler için seçim önerileri

1. Yağa batırılmış transformatörler için uygulanabilir senaryolar

• Dış mekan trafo merkezleri, ped montajlı trafo sistemleri ve elektrik şebekesi yan iletim ve dağıtım projeleri;

• Endüstriyel parklar, büyük üretim tesisleri ve metalurjik ağır sanayi (darbe yüklerine veya sık aşırı yüklere karşı direnç gerektirir);

• Büyük kapasiteler için güçlü hava direnci ve bariz maliyet avantajlarına sahip yeni enerji projeleri (fotovoltaik ve rüzgar enerjisi güçlendirici istasyonları);

• İzin verilen kurulum ortamları ile başlangıç maliyetlerine duyarlı kırsal güç şebekesi yenileme ve endüstriyel projeler.

2. Kuru tip transformatörler için uygulanabilir senaryolar

• Kentsel ticari kompleksler, ofis binaları ve süper yüksek katlı binalar (bodrum veya elektrik şaftlarına monte edilmiş);

• Hastaneler, okullar ve veri merkezleri gibi son derece yüksek güç kaynağı güvenlik gereksinimlerine sahip kalabalık yerler;

• Metrolar, havaalanları ve yüksek hızlı tren istasyonları gibi toplu taşıma merkezleri (yüksek yangın güvenliği standartlarına sahip kalabalık alanların yakınında bulunur);

• Patlamaya dayanıklı gereksinimlere (örn., kimyasal ve madencilik endüstrileri) veya su kaynağı koruma bölgeleri ve ekolojik olarak hassas alanlar gibi çevreye duyarlı alanlara sahip tehlikeli ortamlar;

• Kapalı güç dağıtım odaları, orta kat tesisatları ve sınırlı havalandırmalı bodrumlar gibi alan kısıtlı senaryolar;

• Eski yerleşim alanlarının güç dağıtım yenilemesi.

3. Kapasite örtüşme aralığı için seçim düşüncesi (1000kVA-2500kVA)

Bu aralıktaki kapasiteler için kapsamlı bir değerlendirme gereklidir: profesyonel bir bakım ekibi ve uzun vadeli maliyet etkinliğine odaklanan açık bir bağımsız trafo merkezine kurulduğunda, yağa batırılmış transformatörler tercih edilir; Sıkı yangın ve çevre koruma gereksinimleri veya rahatsız edici bakım ile kapalı olarak monte edilirse, kuru tip transformatörler daha uygundur.

IV. Maliyet ve işletme ve bakım

1. İlk yatırım maliyeti

• Yağa batırılmış transformatörler: özellikle büyük kapasiteli senaryolar için daha düşük birim kapasite maliyeti, ilk satın alma fiyatında önemli avantajlara sahiptir. Sınırlı bütçeli projeler için uygundur, ancak yangın önleme ve yağ muhafaza tesislerinin dikkate alınması gerekebilir.

• Kuru tip transformatörler: karmaşık üretim süreçleri daha yüksek başlangıç yatırımı ile sonuçlanır, ancak ek yağ koruması veya yangın söndürme tesisleri gerekmez.

2. Uzun vadeli çalışma ve bakım maliyetleri

• Yağa batırılmış transformatörler: düzenli yağ kalitesi testi, conta denetimleri, yağ filtration syonu veya değiştirilmesi gerektiren yüksek bakım maliyetleri. Kümülatif uzun süreli çalışma ve bakım giderleri nispeten yüksektir.

• Kuru tip transformatörler: temelde bakım gerektirmeyen, sadece basit toz giderme ve yalıtım denetimleri gerektiren, uzun vadeli işletme maliyetlerinde daha fazla avantaj sunan.

3. Özet

Yağa batırılmış transformatörler başlangıç maliyetlerini düşürür, ancak daha yüksek işletme ve bakım maliyetlerine sahiptir; Kuru tip transformatörler daha yüksek başlangıç maliyetlerine sahiptir, ancak daha düşük işletme ve bakım maliyetlerine sahiptir.

V. Sık sorulan sorular

S: kuru tip trafo gerçekten tamamen bakım gerektirmez mi?

A: tamamen değil, ancak bakım basittir. Esas olarak, bağlantı elemanlarının incelenmesi, tozun giderilmesi ve yalıtım direnci testlerinin yapılması, yalıtım yağının işlenmesine gerek yoktur.

S: hangisi daha güvenli, yağa batırılmış transformatör veya kuru tip transformatör?

C: nesnel olarak, yağa batırılmış transformatörler, kuru tip transformatörlere kıyasla yağ sızıntısı ve yangın risklerini taşır. Ancak, güvenlik denetimleri her iki tip için de vazgeçilmezdir.

S: bütçe sınırlı olduğunda hangi transformatör önceliklenmelidir?

A: dış ortamlar için, yağa batırılmış transformatörler önceliklendirilebilir; Kapalı ortamlar için, sınırlı bir bütçeyle bile, kuru tip transformatörlerin daha sonraki güvenlik düzeltmelerinden ek maliyetlerden kaçınması tavsiye edilir.

S: tam olarak uygun bir trafo kapasitesini en uygun maliyetli mu seçiyor?

C: tam olarak eşleşen bir kapasite, gelecekte değiştirme için daha yüksek maliyetlere yol açabilir. Yük büyümesi göz önüne alındığında, kapasite 15%-20% marj ile seçilmelidir.

S: yağa batırılmış ve kuru tip transformatörler arasındaki servis ömründe fark nedir?

A: aynı çalışma koşullarında, kuru tip transformatörler, yağa batırılmış transformatörlerden 3-5 yıl daha uzun bir servis ömrüne sahiptir.

VI. Seçim düşüncesinin özeti

1. Transformatör iç veya dış mekanlarda mı kurulacak? Alan kısıtlamaları veya nemli ortamlar var mı?

2. Proje yeri sıkı yangın koruması, patlamaya dayanıklı veya çevre düzenlemelerine sahip mi?

3. Tasarlanmış kapasite ve voltaj seviyesi nedir? Darbe yüklerini veya sık aşırı yükleri taşımak gerekli midir?

4. Proje profesyonel bir bakım ekibi ile donatılmış mı? Katılımsız operasyon gerekli mi?

5. Proje ilk yatırım maliyetini veya uzun vadeli güvenliği ve operasyonel ekonomiyi önceliklendiriyor mu?

VII. Sonuç: hayır "en iyi," sadece "en uygun"

Yağa batırılmış ve kuru tip transformatörlerin her biri mutlak üstünlük veya aşağılık olmaksızın teknik avantajlara sahiptir. Yağa batırılmış transformatörler, "büyük kapasite, düşük maliyet ve güçlü aşırı yük kapasitesi" nde çekirdek rekabet gücü ile öne çıkmaktadır. Kuru tip transformatörler, "yüksek güvenlik, düşük bakım ve çevre dostu" temel özelliklerine sahip iç ve hassas çevre uygulamalarında yol açar."

Doğru seçim mantığı olmalıdır: proje kurulum ortamına dayanarak, alt hat olarak güvenlik ve çevre gereksinimlerini alarak, kapasite ve voltaj ihtiyaçlarının merkezlenmesi ve yaşam döngüsü maliyetini göz önünde bulundurarak. Büyük ölçekli, özel veya karmaşık projeler için, özel seçim planları elde etmek için tasarım aşamasında özel gösteriler için güç kaynağı ve dağıtım uzmanları ve trafo üreticilerini davet etmeniz önerilir. Güç sisteminin güvenli ve istikrarlı çalışması için sağlam bir temel oluşturmak.
