Fotovoltaik enerji tesisleri için Step-up transformatörleri: çekirdek teknoloji uygulamaları ve pazar Trend analizi

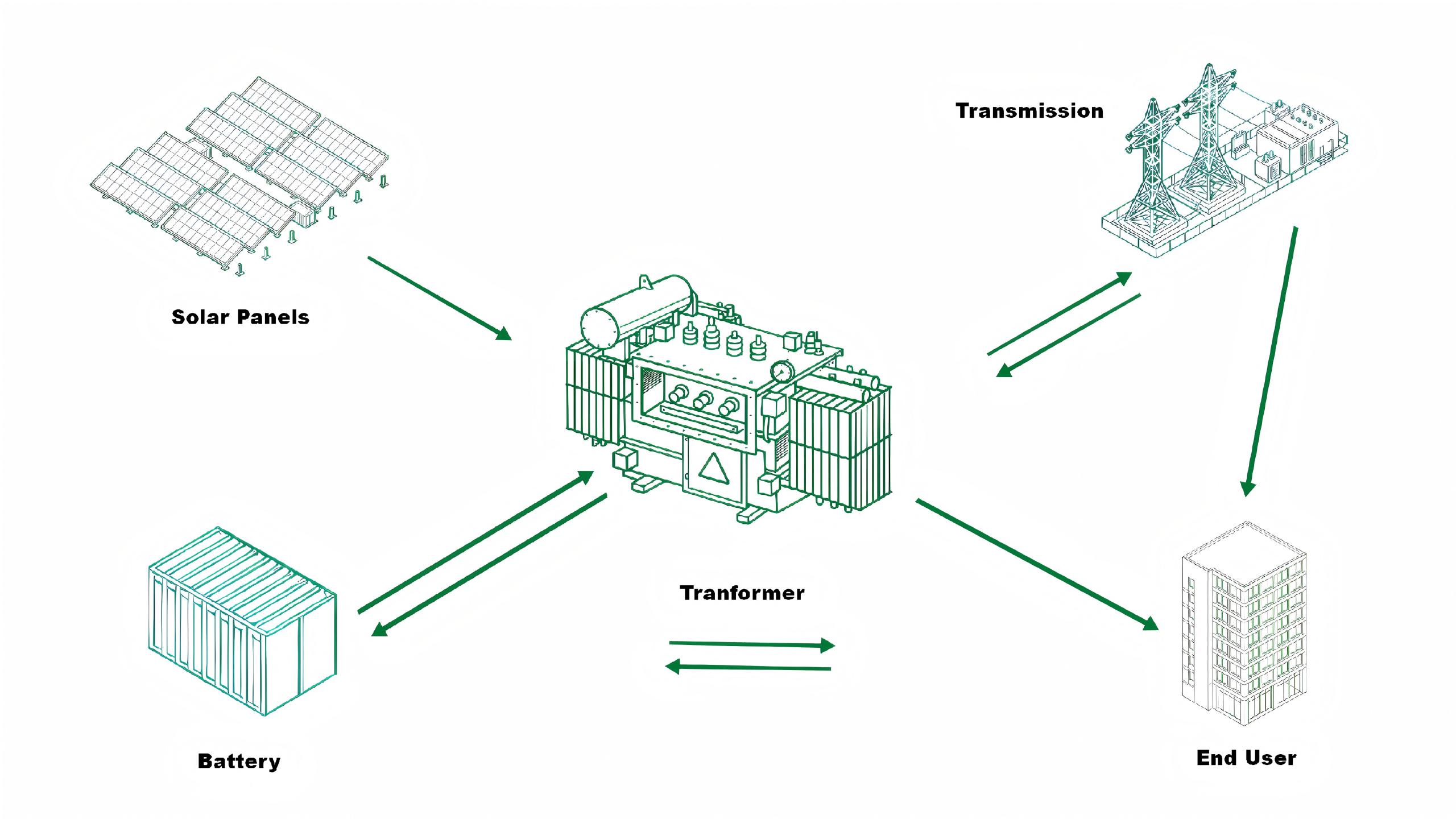

Bugünün yenilenebilir enerjinin hızlı gelişimi döneminde, fotovoltaik (PV) enerji tesisleri yeşil elektriğin önemli bir ayağı haline gelmiştir. PV sistemlerinde önemli bir bileşen olarak, step-up transformatörleri, PV dizileri tarafından üretilen düşük voltajlı doğru akımın (DC) yüksek voltajlı alternatif akıma (AC) dönüştürülmesinden sorumludur. Izgara bağlantısını, iletimini ve uzun mesafeli güç teslimatını kolaylaştırmak. Doğru step-up transformatörünün seçilmesi, sadece santral genel verimliliğini arttırmakla kalmaz, aynı zamanda kararlı sistem çalışması sağlarken işletme ve bakım maliyetlerini de azaltır.

Güneş enerjisi santrali için bir Step-up trafo nedir?

Geleneksel dağıtım transformatörlerinden farklı olarak, bir PV step-up transformatörünün ana işlevi, düşük voltajlı alternatif akımı (AC) hızlandırmaktır. inverter tarafından güç şebekesi (e.g., şebekeye bağlı çıkış için 10kV, 35kV). Geleneksel dağıtım transformatörleri öncelikle yüksek voltajı düşürmeye odaklanırken, PV step-up transformatörleri ters yönde çalışır-düşük voltajlı tarafı invertörün çıkış voltajını taşır (genellikle 0.4kV, 0.69kV, veya 0.8kV) ve yüksek voltajlı yan, şebekeye bağlı gerilime kadar adım atar. Uluslararası enerji ajansı (IEA) verilerine göre, küresel PV kurulu kapasitesi 2023 yılında 1tw'yi aştı ve 2030 yılına kadar ikiye katlandı. Yüksek verimli kademeli transformatörler için talebi doğrudan sürün.

Pratik uygulamalarda, step-up transformatörleri, dış mekan ortamlarına uyum sağlamak için yüksek verim, düşük gürültü ve güçlü hava direncine sahip olmalıdır. Yüksek kaliteli step-up transformatörleri, enerji fabrikasının yatırıma geri dönüşünü (ROI) önemli ölçüde artırarak, % 98% 'in üzerinde bir enerji dönüşüm verimliliği sağlayabilir.

Güneş PV transformatörünün temel fonksiyonları ve teknik zorlukları

PV güç üretim sistemlerinde, step-upGüneş PV trafoAşağıdaki anahtar rolleri gerçekleştirin:

1. Voltaj eşleştirme ve step-up: İnverter tarafından düşük voltajlı AC çıkışını şebekeye bağlı voltajla hızlandırın, enerji santrali ile ızgara arasındaki enerji iletimini sağlar.

2. Elektrik izolasyonu: DC bileşenlerinin ve kaçak akımın şebekeye girmesini, sistem güvenliğini arttırmasını önleyin.

3. Sistem kararlılığı: optimize edilmiş tasarım ile ızgara üzerindeki harmoniklerin ve voltaj dalgalanmalarının etkisini en aza indirir.

4. Çevresel uyarlanabilirlik: dış mekan kurulumları için yüksek sıcaklık, yüksek nem, kum fırtınaları ve tuz spreyi gibi dış koşullara dayanabilir.

Bu nedenle, seçim sürecinde kapasite eşleştirme, çevresel uyarlanabilirlik, enerji verimliliği standartları ve ekonomi dahil olmak üzere birden fazla faktör dikkate alınmalıdır.

Güneş enerjisi santrali transformatörünün proje durumu

Hem merkezi hem de dağıtılmış PV enerji tesislerinde1500kVA trafoÖzellikle "string inverter + step-up ünitesi" standardize tasarım şeması için uygun en yaygın kullanılan kapasite derecelerinden biridir. Bu kapasite, sistem verimliliği, yatırım maliyetleri ve operasyonel kolaylık arasında iyi bir denge sağlar.

Ortak güneş enerjisi santrali trafo uygulama senaryoları:

1. Merkezi yere monte edilmiş PV enerji tesisleri: bir invertör alt dizisi için bağımsız bir step-up ünitesi olarak hizmet verin.

2. Dağlık, çöl ve balıkçılık-güneş tamamlayıcı enerji tesisleri: merkezi olmayan düzen ve yerinde adımın mühendislik gereksinimlerini karşılar.

3. Endüstriyel ve ticari dağıtılmış PV projeleri: birden fazla 100kW-250kW dize invertörü ile esnek bir şekilde eşleşir.

Pratik mühendislik konfigürasyonu örneği (örneğin 50MW yere monte edilmiş merkezi PV elektrik santrali):

1. Tek bir PV alt dizisinin kapasitesi: yaklaşık 1.5MW.

2. Alt dizi başına yapılandırma:

(1) çoklu dize invertörleri.

(2) 1500kVA step-up transformatörünün 1 birimi.

(3) adımdan sonra, 35kV toplama hattına bağlanın ve ızgara bağlantısı için step-up trafo merkezine entegre edin.

3. Bu şemanın avantajları:

(1) yüksek standardizasyon: toplu tedarik ve hızlı inşaatı kolaylaştırır.

(2) güçlü operasyonel bağımsızlık: tek bir cihazın başarısızlığı, santral genel çalışmasını etkilemez.

(3) kontrol edilebilir kapsamlı maliyetler: kapasite kullanımı ve cihaz sayısı arasında bir denge sağlar.

Güneş enerjisi santrali trafo sık sorulan sorular

S: PV enerji tesisleri için bir step-up transformatörünün temel işlevi nedir? Geleneksel dağıtım transformatörlerinden fark nedir?

A: çekirdek işlevi, elektrik izolasyonu, ızgarayı stabilize etme ve dış koşullara dayanma sağlarken, düşük voltajlı ac'yi invertörden ızgara bağlantısı için yüksek voltage ja çıkarmaktır. Fark, geleneksel transformatörlerin esas olarak voltajı düşürmeye odaklandığı, oysaGüneş enerjisi fabrikasında trafoDüşük voltajı hızlandırın ve dış mekan ortamlarına uyum sağlamanız gerekir.

S: PV step-up transformatörlerinin temel rolleri nelerdir?

A: 1. Voltaj eşleştirme ve step-up;

2. Riskleri önlemek için elektrik izolasyonu;

3. Izgarayı Stabilize edin ve dalgalanmaları azaltın;

4. Karmaşık dış mekan ortamlarına uyum sağlayın.

S: PV step-up transformatörleri için enerji verimliliği gereksinimleri nelerdir? Yüksek verimlilik neden önemlidir?

A: yüksek kaliteli transformatörler ≥ 98% enerji verimliliği gerektirir. Yüksek verimlilik önemlidir, çünkü yatırımın iadesini artırır, enerji tüketimini azaltır, ekipman ömrünü uzatır ve işletme ve bakım maliyetlerini düşürür.

S: bir PV step-up transformatörü seçerken hangi faktörlere öncelik verilmelidir?

A: 1. Kapasite eşleştirme + 10-20% fazlalık;

2. Verimlilik ve kısa devre empedansı gibi performans göstergeleri;

3. Açık çevre uyarlanabilirliği;

4. Tedarikçi satış sonrası servis ve arıza yanıt yetenekleri.

S: Huawan size nasıl yardımcı olabilir?

A: avustralya ve diğer bölgelerde proje deneyimine dayanarak,HuawanProjeniz için en uygun ürün ve hizmetleri sağlayabilir.

Sonuç

Küresel enerji geçişinin hızlanmasıyla, PV enerji tesislerinin kurulu ölçeği genişlemeye devam ediyor. PV sanayi zincirinin önemli bir parçası olarak, kademeli transformatörlerin pazar büyüklüğü ve teknik ilgisi büyümeye devam edecektir. İşletmeler, santral uzun vadeli verimli çalışmasını sağlamak ve yatırım iadelerini en üst düzeye çıkarmak için bu ekipmanı seçerken performans göstergelerine, çevresel uyarlanabilirliğe ve uzun vadeli operasyonel yeteneklere öncelik vermelidir.
